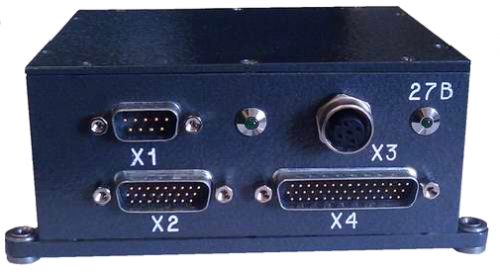

Концентратор-имитатор КПИ-1М

Заказать

Задать вопрос

Возможны дополнительные опции

Описание

Концентратор линий КПИ-1М предназначен для обеспечения служб СБИ оперативной визуальной информацией при проведении испытаний авиационной техники, а также для проведения отладочных работ на борту и в лаборатории (на стендах).

Концентратор – это приемо-передающее устройство, с помощью которого проводится визуальный анализ параметрической информации от различных бортовых систем, в том числе от штатных.

Анализ проводится в режиме реального времени при помощи ПЭВМ с установленным СПО "TN-RealTime", подключенной к концентратору через интерфейс Ethernet. СПО "TN-RealTime" позволяет отображать на экране ПЭВМ до 16 параметров одновременно в виде графиков и числовых значений параметров. СПО имеет возможность офизичивания принимаемых данных.

Все поступающие данные могут сохраняться на жесткий диск ПЭВМ для дальнейшей обработки.

Концентратор имеет два канала имитатора сигналов ARINC 429, причем каждый канал может подключаться к любой из 20 входных линий ARINC 429.

Концентратор выполняет следующие функции:

Прием сигналов по линиям МКИО, ИИК "Гамма", Тестер У3(М), ARINC 429, RS-232, RS-422/485, IRIG 106B (от ИИС КАМ-500);

Имитация сигналов ARINC 429 по двум независимым каналам;

Непрерывные сбор и передача принятых данных в ЛВС на базе 100BASE-TX Ethernet (AFDX/ARINC 664) (медная витая пара).

Концентратор позволяет решать в режиме реального времени следующие задачи:

Выявление неисправностей и ошибок в проводке между подсистемами;

Выявление неисправного оборудования;

Проведение тарировочных работ;

Имитация исправного оборудования с выдачей статических и динамических параметров.

Особенности концентратора:

Концентраторы могут объединяться в сеть и передавать данные на несколько ПЭВМ одновременно;

При использовании стандартного WI-FI оборудования возможна организация передачи данных от концентратора к ПЭВМ через радиоканал;

Двойная гальваническая развязка с максимальным напряжением 5000 В между общими шинами ПК и концентратора;

Длина линии связи между ПК и концентратором до 200м, а при использовании радиоканала до 1 км.

Основные технические характеристики

Количество линий по ГОСТ 18977-79 (ARINC 429)	20
Количество линий по ГОСТ 52070-2003 (MIL-STD-1553)	2 основных, 2 резервных
Количество линий по стандарту RS-232	2
Количество линий по стандартам RS-422/485	1
Количество линий параллельного кода от ИИК "Гамма"	1
Количество линий по стандарту IRIG 106 от ИИС КАМ-500	1
