Описание
Модуль 16СВ3-022 предназначен для измерения вибрационных параметров при исследовании динамической аэроупругости и оценке характеристик активных систем демпфирования колебаний ЛА.

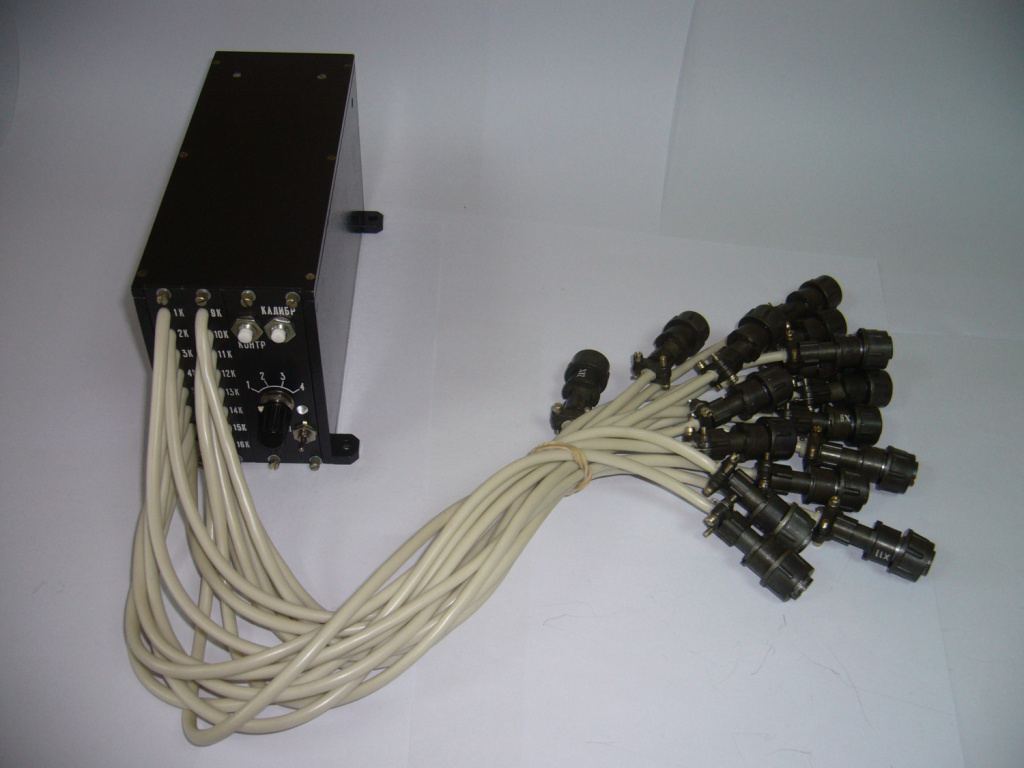

Модуль 16СВ3-022 состоит из модуля измерения вибраций 16СВ3-022 и контрольно-проверочного устройства (для 8-ми канального варианта) КПУ-022.
Выполняет следующие функции:
- усиление выходных сигналов и их нормализацию по уровню и по частотному спектру;
- питание акселерометров;
- предполетная подготовка ИК (установка коэффициентов усиления и частотных диапазонов) и контроль работоспособности модуля 16СВ3-022.
Основные технические характеристики:
Число ИК (в зависимости от варианта исполнения). 8;16
Коэффициенты передачи ИК модуля (устанавливаются индивидуально для каждого канала):
- 250, 1000 для 16-ти канального варианта
- 250, 500, 1000 для 8-ми канального варианта.
Тип используемого пьезорезистивного акселерометра: ДВ3-022, ДВ3-022В
Диапазон выходного напряжения ИК модуля +5 В.
Динамический диапазон ИК, не менее 40 дБ.
Основная погрешность ИК, не более ± 1,5 %.
Дополнительная погрешность ИК при изменении температуры окружающей среды от минус 40 ºС до + 50 ºС не более ± 2%.
Частотные диапазоны ИК при неравномерности амплитудно-частотной характеристики (АЧХ) не более +5 % 3,0-250 Гц; 3,0-500 Гц;
3,0-1000 Гц, 3,0-2000 Гц
Фазовый сдвиг между ИК, не более 3,0 угл. градусов.
Линии связи "акселерометр - вход ИК" гальванического типа - две витые пары в общем экране длиной не более 30 м.
Выходное сопротивление ИК, не более 1 кОм.
Сопротивление изоляции между корпусом модуля и токоведущими проводами составляет:
при нормальных климатических условиях, не менее 20 Мом;
при повышенной влажности не менее 1,0 МОм.
Время готовности модуля 16СВ3-022 к работе от момента подачи электропитания, не более 2 мин.
Электропитание
Модуль 16СВ3-022 рассчитан на электропитание от системы электроснабжения ЛА постоянного тока с номинальным напряжением 27 В.
Ток, потребляемый модулем 16СВ3-022, не превышает:
16-ти канальный вариант - 0,5 А;
8-ми канальный вариант – 0,3 А.
Габаритные размеры и масса
8-ми канальный вариант 87×107×224 мм, 1,6 кг,
16-ти канальный вариант 98×107×236 мм, 2,8 кг
КПУ 70×22×118 мм; 0,3 кг.
Устойчивость к внешним воздействующим факторам
синусоидальная вибрация с характеристиками:
- амплитуда ускорения, не более 98,1 м·c-2 (10 g);
- диапазон частот 3...2000 Гц;
- амплитуда перемещения, не более 2,5 мм.
механические многократные удары с характеристиками:
- пиковое ударное ускорение 117,7 м / с2 (12 g);
- длительность действия ударного импульса 15 мс;
линейное ускорение 98,1 м·c-2 (10 g);
атмосферное давление от 2,4 до 104 кПа (от 18 до 800 мм рт. ст.);
температура окружающей среды:
рабочий диапазон от - 40 до + 60 °C,
предельные значения -65; + 85 °C.
относительная повышенная влажность при температуре +35 °C 98%;
КПУ сохраняет свои параметры при воздействии:
синусоидальной вибрации с характеристиками:
- амплитуда ускорения 34,3 (3,5 g);
- диапазон частот 10...500 Гц;
- амплитуда перемещения, не более 2,0 мм.
механических многократных ударов с характеристиками:
- пиковое ударное ускорение 117,7 м / с2 (12 g);
- длительность действия ударного импульса 12 мс;
температуры окружающей среды от -20 до + 50°C.
относительной повышенной влажности при температуре +35 °C 95 %;
рабочего атмосферного давления 600… 760 мм рт. ст.;
Надежность
Назначенный ресурс 5000 ч.
Назначенный срок службы 5 лет, из них 3 года хранения на складе.
Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию.
Средняя наработка на отказ в полете не менее 3000 часов для этапа установившейся эксплуатации.
Средняя наработка на неисправность, выявленную в полете и на земле, не менее 500 часов.
