Модуль для приёма аналоговых сигналов и преобразования их в цифровую форму
ТН3/АЦП/001 – модуль приёма аналоговых сигналов высокого уровня

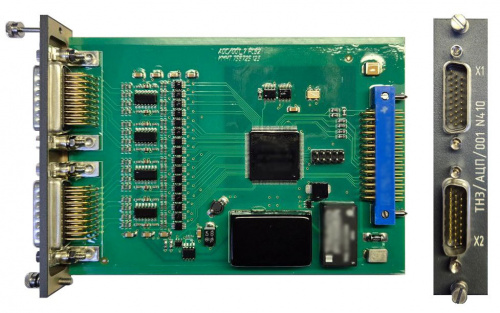

Модуль ТН3/АЦП/001 предназначен для приёма аналоговыхсигналов ипреобразования их в цифровую форму.Имеет в своём составе 32 аналого-цифровых преобразователя. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно сигналом одинаковой частоты.Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.Регистрация осуществляется пакетами с периодичностью 1024 раза в секунду. Внутри пакета находятся данные АЦП, соответствующие текущему моменту времени.
Технические характеристики модуля ТН3/АЦП/001
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных аналоговых линий |
32 |
|
Количество модулей приема – до 10 |
|
2 |
Диапазоны входных аналоговых сигналов: нижняя граница верхняя граница |
от -10 до +8 от -8 до +10 |
В В |
Программируются с дискретностью 1 В, (верхняя – нижняя) ≥ 2В |
|
3 |
Разрядность аналого-цифрового преобразователя (АЦП) |
12 |
|
|
|
4 |
Частота дискретизации АЦП (Fацп) |
из ряда 2N от 1024 до 65536 |
Гц |
Выбирается одинаково для всех АЦП |
|
5 |
Частота регистрации аналогового сигнала |
из ряда 2N от Fацп/64 до Fацп |
Гц |
Выбирается программно для каждого канала |
|
6 |
Входное сопротивление аналоговых входов, не менее |
1000 |
кОм |
В рабочем состоянии |
|
10 |
кОм |
В выключенном состоянии |
||
|
7 |
Основная погрешность преобразования аналоговых сигналов, не более |
0,3 |
% |
|
|
8 |
Дополнительная погрешность, не более |
0,5 |
% |
|
Модуль ТН3/АЦП/001 комплектуется двумя ответными разъемами VS-15-BU-DSUB-HD-CD-B (контакты под обжим) или двумя VS-15-BU-DSUB-HD-EG (контакты под пайку).
Распределение сигналов по контактам разъемов модуля ТН3/АЦП/001
|
Разъемы X1, X2 (VS-15-ST-DSUB-HD-ER)1 |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход аналоговый 1, 17 |
Вход 1, 17 измеряемого аналогового сигнала |
|
2 |
Вход аналоговый 2, 18 |
Вход 2, 18 измеряемого аналогового сигнала |
|
3 |
Вход аналоговый 3, 19 |
Вход 3, 19 измеряемого аналогового сигнала |
|
4 |
Вход аналоговый 4, 20 |
Вход 4, 20 измеряемого аналогового сигнала |
|
5 |
Вход аналоговый 5, 21 |
Вход 5, 21 измеряемого аналогового сигнала |
|
6 |
Вход аналоговый 6, 22 |
Вход 6, 22 измеряемого аналогового сигнала |
|
7 |
Вход аналоговый 7, 23 |
Вход 7, 23 измеряемого аналогового сигнала |
|
8 |
Вход аналоговый 8, 24 |
Вход 8, 24 измеряемого аналогового сигнала |
|
9 |
Вход аналоговый 9, 25 |
Вход 9, 25 измеряемого аналогового сигнала |
|
10 |
Вход аналоговый 10, 26 |
Вход 10, 26 измеряемого аналогового сигнала |
|
11 |
Вход аналоговый 11, 27 |
Вход 11, 27 измеряемого аналогового сигнала |
|
12 |
Вход аналоговый 12, 28 |
Вход 12, 28 измеряемого аналогового сигнала |
|
13 |
Вход аналоговый 13, 29 |
Вход 13, 29 измеряемого аналогового сигнала |
|
14 |
Вход аналоговый 14, 30 |
Вход 14, 30 измеряемого аналогового сигнала |
|
15 |
Вход аналоговый 15, 31 |
Вход 15, 31 измеряемого аналогового сигнала |
|
16 |
Вход аналоговый 16, 32 |
Вход 16, 32 измеряемого аналогового сигнала |
|
17 |
Не используется |
|
|
18 |
Не используется |
|
|
19 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
20 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
21 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
22 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
23 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
24 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
25 |
Корпус |
Корпус прибора |
|
26 |
Корпус |
Корпус прибора |
1 Номера линий аналоговых входов для разъёмов X1, X2 указаны через запятую. Первый номер для разъёма X1, второй для разъёма X2 соответственно.
