Модуль для приёма аналоговых сигналов переменного тока и от датчиков вибрации с ICP

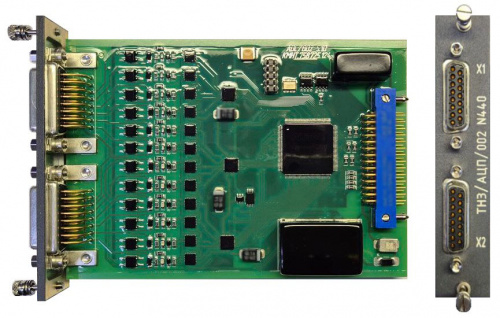

ТН3/АЦП/002 – модуль приёма аналоговых сигналов переменного тока или сигналов от вибродатчиков ICP
Модуль ТН3/АЦП/002 предназначен для приёма аналоговыхсигналов переменного тока и от датчиков вибрации с ICP. Диапазоны входных сигналов ±0,15625 В … ±10 В. Для регистрации сигналов в модуле находится АЦП для каждого канала. Аналого-цифровое преобразование сигналов производится синхронно для всех каналов. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения с помощью установки соответствующих коэффициентов усиления. Для каждого канала можно выбрать частоту среза цифрового ФНЧ в диапазоне 64…2048 Гц, порядок фильтра равен 1024. Регистрация осуществляется пакетами с периодичностью 1024 раза в секунду. Внутри пакета находятся данные АЦП, соответствующие текущему моменту времени.
Технические характеристики модуля ТН3/АЦП/002
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных аналоговых линий |
12 |
|
Количество модулей приема – до 10 |
|
2 |
Диапазоны входных аналоговых сигналов |
-10…+10 |
В |
Выбирается программно для каждого канала |
|
3 |
Разрядность аналого-цифрового преобразователя (АЦП) |
12 |
|
|
|
4 |
Частота регистрации аналогового сигнала |
Из ряда 2N |
|
Выбирается программно для каждого канала |
|
5 |
Частота среза цифрового ФНЧ (Fср) |
Из ряда 2N |
|
Выбирается программно для каждого канала |
|
6 |
Диапазон частот регистрируемых аналогового сигналов |
3…Fср |
|
|
|
7 |
Основная погрешность преобразования аналоговых сигналов, не более |
0,4 |
% |
|
|
8 |
Дополнительная погрешность, не более |
0,5 |
% |
|
Модуль ТН3/АЦП/002 комплектуется двумя ответными разъемамиVS-15-ST-DSUB-EG (контакты под пайку).
Распределение сигналов по контактам разъемов модуляТН3/АЦП/002
|
Разъемы X1, X2 (VS-15-BU-DSUB-ER)1 |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход аналоговый 1, 7 |
Вход 1, 7 измеряемого аналогового сигнала |
|
2 |
Вход аналоговый 2, 8 |
Вход 2, 8 измеряемого аналогового сигнала |
|
3 |
Вход аналоговый 3, 9 |
Вход 3, 9 измеряемого аналогового сигнала |
|
4 |
Вход аналоговый 4, 10 |
Вход 4, 10 измеряемого аналогового сигнала |
|
5 |
Вход аналоговый 5, 11 |
Вход 5, 11 измеряемого аналогового сигнала |
|
6 |
Вход аналоговый 6, 12 |
Вход 6, 12 измеряемого аналогового сигнала |
|
7 |
Не используется |
|
|
8 |
Корпус |
Корпус прибора |
|
9 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
10 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
11 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
12 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
13 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
14 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
15 |
Не используется |
|
