Модуль для приёма аналоговых сигналов или сигналов от термопар и преобразования их в цифровую форму
ТН3/АЦП/003– модуль с дифференциальными входами для приёма аналоговых сигналов или сигналов от термопар

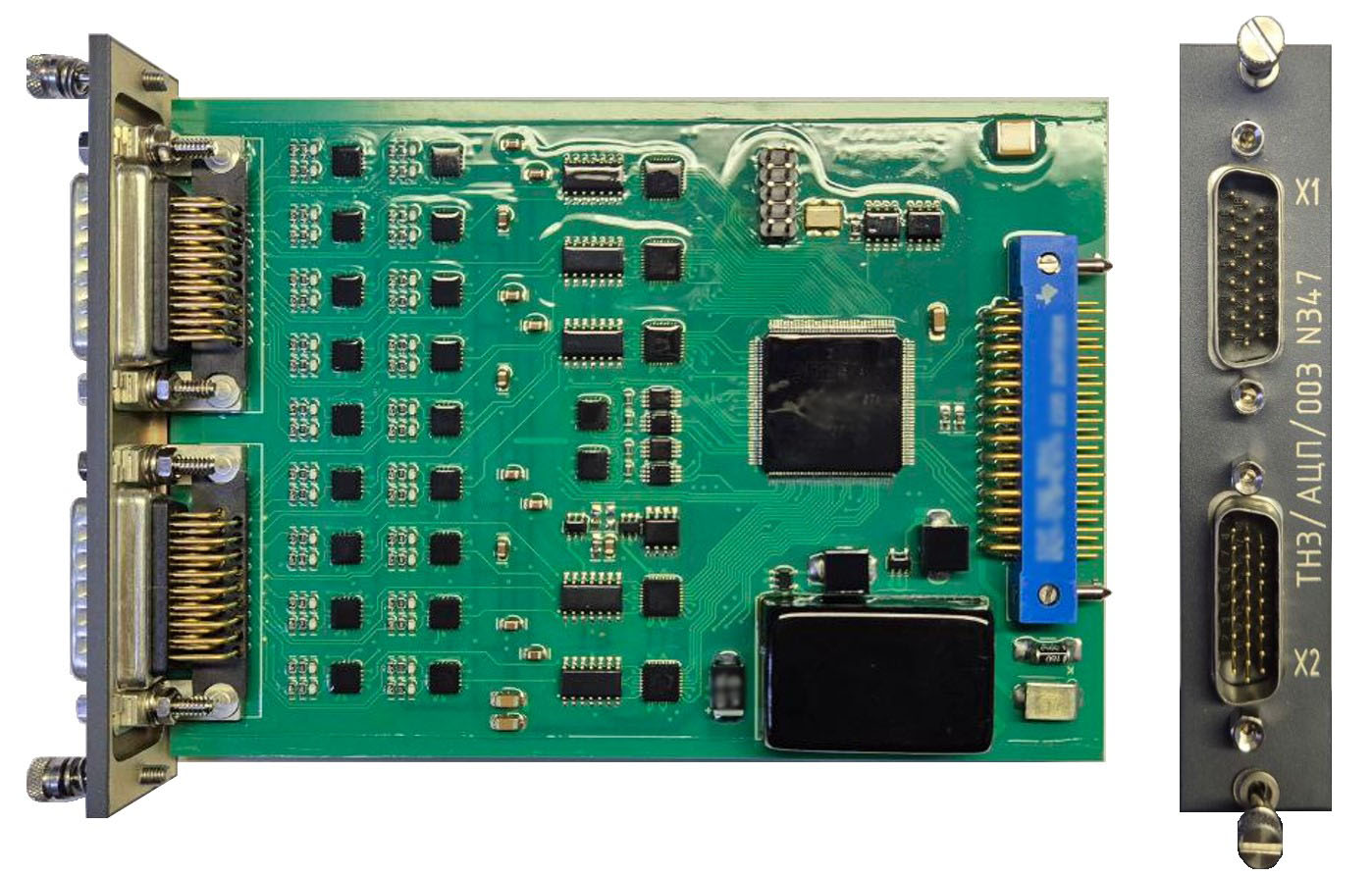

Модуль ТН3/АЦП/003 предназначен для приёма аналоговых сигналов или сигналов от термопар и преобразования их в цифровую форму. Имеет в своём составе 18 аналого-цифровых преобразователя с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения. Модуль имеет в своем составе дванезависимых программируемых источника тока с дифференциальными выходами. Источники тока могут использоваться для подключения терморезистора, используемого в качестве измерителя температуры холодного спая.Технические характеристики модуля ТН3/АЦП/003
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных аналоговых линий приёма сигналов с дифференциальными входами |
18 |
|
количество модулей приема – до 10 |
|
2 |
Диапазоны входных аналоговых сигналов |
± 12,5; ± 25; ± 50; ±100; ±200; ±400; ±800; ±1600 |
мВ |
программируются индивидуально для каждой линии |
|
3 |
Разрядность аналого-цифрового преобразователя (АЦП) |
12 |
|
|
|
4 |
Частота дискретизации АЦП (Fацп) |
из ряда 2N от 256 до 16384 |
Гц |
выбирается программно одинаково для всех АЦП |
|
5 |
Частота регистрации аналогового сигнала |
из ряда 2N от Fацп/64 до Fацп |
Гц |
выбирается программно для каждого канала |
|
6 |
Входное сопротивление аналоговых входов, не менее |
200 |
кОм |
|
|
7 |
Основная погрешность преобразования аналоговых сигналов, не более |
0,3 |
% |
|
|
8 |
Дополнительная погрешность, не более |
0,5 |
% |
|
|
9 |
Количество источников тока с дифференциальными выходами |
2 |
|
|
|
10 |
Значение тока |
|
мА |
Сопротивление нагрузки, Ом |
|
11 |
Погрешность установки значения тока, не более |
±10 |
мкА |
|
Модуль ТН3/АЦП/003 комплектуется двумя ответными разъемами VS-15-BU-DSUB-HD-CD-B (контакты под обжим) или двумя VS-15-BU-DSUB-HD-EG (контакты под пайку).
Распределение сигналов по контактам разъемов модуля ТН3/АЦП/003
|
Разъемы X1, X2 (VS-15-ST-DSUB-HD-ER)1 |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход аналоговый положительный 1, 10 |
Положительный вход 1, 10 измеряемого аналогового сигнала |
|
2 |
Вход аналоговый отрицательный 1, 10 |
Отрицательный вход 1, 10 измеряемого аналогового сигнала |
|
3 |
Вход аналоговый положительный 2, 11 |
Положительный вход 2, 11 измеряемого аналогового сигнала |
|
4 |
Вход аналоговый отрицательный 2, 11 |
Отрицательный вход 2, 11 измеряемого аналогового сигнала |
|
5 |
Вход аналоговый положительный 3, 12 |
Положительный вход 3, 12 измеряемого аналогового сигнала |
|
6 |
Вход аналоговый отрицательный 3, 12 |
Отрицательный вход 3, 12 измеряемого аналогового сигнала |
|
7 |
Вход аналоговый положительный 4, 13 |
Положительный вход 4, 13 измеряемого аналогового сигнала |
|
8 |
Вход аналоговый отрицательный 4, 13 |
Отрицательный вход 4, 13 измеряемого аналогового сигнала |
|
9 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
10 |
Вход аналоговый положительный 5, 14 |
Положительный вход 5, 14 измеряемого аналогового сигнала |
|
11 |
Вход аналоговый отрицательный 5, 14 |
Отрицательный вход 5, 14 измеряемого аналогового сигнала |
|
12 |
Вход аналоговый положительный 6, 15 |
Положительный вход 6, 15 измеряемого аналогового сигнала |
|
13 |
Вход аналоговый отрицательный 6, 15 |
Отрицательный вход 6, 15 измеряемого аналогового сигнала |
|
14 |
Вход аналоговый положительный 7, 16 |
Положительный вход 7, 16 измеряемого аналогового сигнала |
|
15 |
Вход аналоговый отрицательный 7, 16 |
Отрицательный вход 7, 16 измеряемого аналогового сигнала |
|
16 |
Вход аналоговый положительный 8, 17 |
Положительный вход 8, 17 измеряемого аналогового сигнала |
|
17 |
Вход аналоговый отрицательный 8, 17 |
Отрицательный вход 8, 17 измеряемого аналогового сигнала |
|
18 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
19 |
Вход аналоговый положительный 9, 18 |
Положительный вход 9, 18 измеряемого аналогового сигнала |
|
20 |
Вход аналоговый отрицательный 9, 18 |
Отрицательный вход 9, 18 измеряемого аналогового сигнала |
|
21 |
Выход тока положительный 1, 2 |
Положительный выход источника тока 2,5 мА |
|
22 |
Выход тока отрицательный 1, 2 |
Отрицательный выход источника тока 2,5 мА |
|
23 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
24 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
25 |
Корпус |
Корпус прибора |
|
26 |
Корпус |
Корпус прибора |
1Номера линий аналоговых входов и выходов для разъёмов X1, X2 указаны через запятую. Первый номер для разъёма X1, второй для разъёма X2 соответственно.
