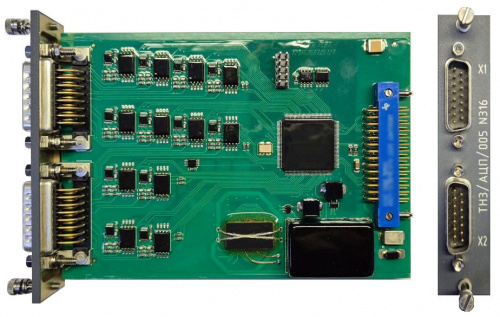

ТН3/АЦП/005 – модуль с дифференциальными изолированными входами для приёма аналоговых сигналовили сигналов от датчиков тока (шунтов)
Модуль ТН3/АЦП/005 предназначен для приёма аналоговых сигналов от датчиков тока (шунтов) в цепях постоянного или переменного тока и преобразования их в цифровую форму. Имеет в своём составе 12 изолированных аналого-цифровых преобразователя. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.
Технические характеристики модуля ТН3/АЦП/005
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество линий приёма сигналов от датчиков тока (шунтов) с дифференциальными изолированными входами |
12 |
|
количество модулей приема – до 10 |
|
2 |
Диапазоны входных аналоговых сигналов |
-200…+200 -100…+100 -50…+50 -25…+25 |
мВ |
программируются индивидуально для каждой линии |
|
3 |
Разрядность аналого-цифрового преобразователя (АЦП) |
12 |
|
|
|
4 |
Частота регистрации аналогового сигнала (Fрег) |
из ряда 2N от 512 до 32 768 |
Гц |
выбирается программно для каждого канала |
|
5 |
Диапазоны частот входного сигнала |
От 0 до0,4×Fрег |
Гц |
|
|
6 |
Входное сопротивление аналоговых входов, не менее |
200 |
кОм |
В рабочем состоянии |
|
7 |
Основная погрешность преобразования аналоговых сигналов, не более |
0,3 |
% |
|
|
8 |
Дополнительная погрешность, не более |
0,5 |
% |
|
Модуль ТН3/АЦП/005 комплектуется двумя ответными разъемами VS-15-BU-DSUB-EG (контакты под пайку).
Распределение сигналов по контактам разъемов модуля ТН3/АЦП/005
|
Разъем X1, Х2 (VS-15-ST-DSUB-ER)1 |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход аналоговый положительный 1, 7 |
Положительный вход 1, 7 измеряемого аналогового сигнала |
|
2 |
Вход аналоговый отрицательный 1, 7 |
Отрицательный вход 1, 7 измеряемого аналогового сигнала |
|
3 |
Вход аналоговый положительный 2, 8 |
Положительный вход 2, 8 измеряемого аналогового сигнала |
|
4 |
Вход аналоговый отрицательный 2, 8 |
Отрицательный вход 2, 8 измеряемого аналогового сигнала |
|
5 |
Вход аналоговый положительный 3, 9 |
Положительный вход 3, 9 измеряемого аналогового сигнала |
|
6 |
Вход аналоговый отрицательный 3, 9 |
Отрицательный вход 3, 9 измеряемого аналогового сигнала |
|
7 |
Вход аналоговый положительный 4, 10 |
Положительный вход 4, 10 измеряемого аналогового сигнала |
|
8 |
Вход аналоговый отрицательный 4, 10 |
Отрицательный вход 4, 10 измеряемого аналогового сигнала |
|
9 |
Вход аналоговый положительный 5, 11 |
Положительный вход 5, 11 измеряемого аналогового сигнала |
|
10 |
Вход аналоговый отрицательный 5, 11 |
Отрицательный вход 5, 11 измеряемого аналогового сигнала |
|
11 |
Вход аналоговый положительный 6, 12 |
Положительный вход 6, 12 измеряемого аналогового сигнала |
|
12 |
Вход аналоговый отрицательный 6, 12 |
Отрицательный вход 6, 12 измеряемого аналогового сигнала |
|
13 |
Не используются |
|
|
14 |
Корпус |
Корпус прибора |
|
15 |
Корпус |
Корпус прибора |
1 Номера линий аналоговых входов для разъёмов X1, X2 указаны через запятую. Первый номер для разъёма X1, второй для разъёма X2 соответственно.
