Модуль с дифференциальными входами для приёма аналоговых сигналов и источниками тока для питания тензорезистивных и иных датчиков

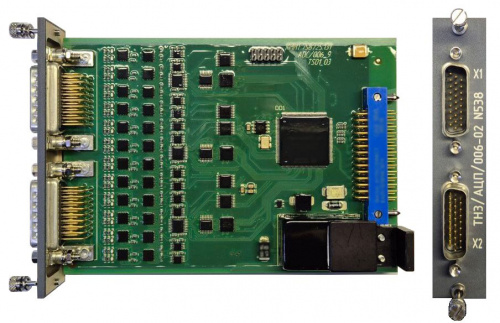

ТН3/АЦП/006 – модуль с дифференциальными входами для приёма аналоговых сигналов и источниками тока для питания тензорезистивных и иных датчиков
Модуль ТН3/АЦП/006 предназначен для приёма аналоговых сигналов от датчиков и преобразования их в цифровую форму, а также для питания датчиков постоянным током. Имеет в своём составе 12 аналого-цифровых преобразователей с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Также в составе модуле имеются 12 независимых программируемых источников тока с дифференциальными выходами для питания датчиков (тензомосты, терморезисторы). Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.Технические характеристики модуля ТН3/АЦП/006
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных аналоговых линий приёма сигналов с дифференциальными входами |
12 |
|
Количество модулей приема – до 10 |
|
2 |
Диапазоны входных аналоговых сигналов, ±Uвх |
±12,5; ±25; ±50; ±100; ±200; ±400; ±800; ±1600 |
мВ |
ТН3/АЦП/006-01 программируются индивидуально для каждой линии |
|
±1, ±2, ±4, ±8, ±16, ±32, ±64, ±128 |
ТН3/АЦП/006-02 программируются индивидуально для каждой линии |
|||
|
3 |
Напряжение смещения входного сигнала |
от −Uвх до +Uвх |
|
программируется индивидуально для каждой линии |
|
4 |
Разрядность аналого-цифрового преобразователя (АЦП) |
12 |
|
|
|
5 |
Частота дискретизации АЦП, FАЦП |
из ряда 2N от 256 до 16 384 |
Гц |
выбирается программно одинаково для всех АЦП |
|
6 |
Частота регистрации аналогового сигнала, FРЕГ |
из ряда 2N от FАЦП/64 до FАЦП |
Гц |
выбирается программно для каждого канала |
|
7 |
Диапазон частот регистрируемого аналогового сигнала |
От 0 до 0,25×FРЕГ |
Гц |
|
|
8 |
Входное сопротивление аналоговых входов, не менее |
200 |
кОм |
в рабочем состоянии |
|
9 |
Основная погрешность преобразования аналоговых сигналов, не более |
0,3 |
% |
|
|
0,5 |
(длядиап. ±1 мВ) |
|||
|
10 |
Дополнительная погрешность, не более |
0,5 |
% |
|
|
11 |
Количество источников тока с дифференциальными выходами |
12 |
|
|
|
12 |
Значение тока |
|
мА |
Сопротивление нагрузки, Ом |
|
13 |
Погрешность установки значения тока, не более |
±10 |
мкА |
|
Модуль ТН3/АЦП/006 комплектуется двумя ответными разъемами VS-15-BU-DSUB-HD-CD-B (контакты под обжим) или двумя VS-15-BU-DSUB-HD-EG (контакты под пайку).
Распределение сигналов по контактам разъемов модуля ТН3/АЦП/006
|
Разъемы X1, X2 (VS-15-ST-DSUB-HD-ER)1 |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход аналоговый положительный 1, 7 |
Положительный вход 1, 7 измеряемого аналогового сигнала |
|
2 |
Вход аналоговый отрицательный 1, 7 |
Отрицательный вход 1, 7 измеряемого аналогового сигнала |
|
3 |
Выход тока положительный 1, 7 |
Положительный выход 1, 7 источника тока |
|
4 |
Выход тока отрицательный 1, 7 |
Отрицательный выход 1, 7 источника тока |
|
5 |
Вход аналоговый положительный 2, 8 |
Положительный вход 2, 8 измеряемого аналогового сигнала |
|
6 |
Вход аналоговый отрицательный 2, 8 |
Отрицательный вход 2, 8 измеряемого аналогового сигнала |
|
7 |
Выход тока положительный 2, 8 |
Положительный выход 2, 8 источника тока |
|
8 |
Выход тока отрицательный 2, 8 |
Отрицательный выход 2, 8 источника тока |
|
9 |
Корпус |
Корпус прибора |
|
10 |
Вход аналоговый положительный 3, 9 |
Положительный вход 3, 9 измеряемого аналогового сигнала |
|
11 |
Вход аналоговый отрицательный 3, 9 |
Отрицательный вход 3, 9 измеряемого аналогового сигнала |
|
12 |
Выход тока положительный 3, 9 |
Положительный выход 3, 9 источника тока |
|
13 |
Выход тока отрицательный 3, 9 |
Отрицательный выход 3, 9 источника тока |
|
14 |
Вход аналоговый положительный 4, 10 |
Положительный вход 4, 10 измеряемого аналогового сигнала |
|
15 |
Вход аналоговый отрицательный 4, 10 |
Отрицательный вход 4, 10 измеряемого аналогового сигнала |
|
16 |
Выход тока положительный 4, 10 |
Положительный выход 4, 10 источника тока |
|
17 |
Выход тока отрицательный 4, 10 |
Отрицательный выход4, 10 источника тока |
|
18 |
Корпус |
Корпус прибора |
|
19 |
Вход аналоговый положительный 5, 11 |
Положительный вход 5, 11 измеряемого аналогового сигнала |
|
20 |
Вход аналоговый отрицательный 5, 11 |
Отрицательный вход 5, 11 измеряемого аналогового сигнала |
|
21 |
Выход тока положительный 5, 11 |
Положительный выход 5, 11 источника тока |
|
22 |
Выход тока отрицательный 5, 11 |
Отрицательный выход 5, 11 источника тока |
|
23 |
Вход аналоговый положительный 6, 12 |
Положительный вход 6, 12 измеряемого аналогового сигнала |
|
24 |
Вход аналоговый отрицательный 6, 12 |
Отрицательный вход 6, 12 измеряемого аналогового сигнала |
|
25 |
Выход тока положительный 6, 12 |
Положительный выход 6, 12 источника тока |
|
26 |
Выход тока отрицательный 6, 12 |
Отрицательный выход 6, 12 источника тока |
1 Номера линий аналоговых входов и выходов для разъёмов X1, X2 указаны через запятую. Первый номер для разъёма X1, второй для разъёма X2 соответственно.
