Модуль предназначен для приёма сигналов последовательного кода по стандарту ГОСТ Р ИСО 11898-1–2015 (CAN 2.0)и последовательного кода RS-232, RS-422/485

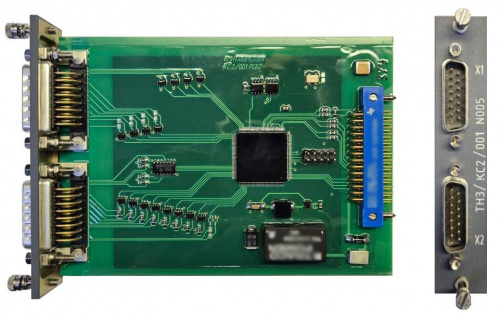

ТН3/КС2/001 – модуль приёма последовательного кода по ГОСТ Р ИСО 11898‑1‑2015 (CAN 2.0) и последовательного кода RS-232/422/485
Модуль ТН3/КС2/001 предназначен для приёма сигналов последовательного кода по стандарту ГОСТ Р ИСО 11898-1–2015 (CAN 2.0) по 6 линиям, последовательного кода RS-232 по 4 линиям и последовательного кода RS-422/485 по 4 линиям. Регистрация параметров производится в едином пакете для всех входов CAN и RS, данные линий располагаются последовательно в темпе поступления с соответствующими идентификаторами.
Технические характеристики модуля ТН3/КС2/001|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных линий по ГОСТ Р ИСО 11898‑1‑2015 (CAN 2.0) |
6 |
|
Спецификация 2.0 Количество модулей приема – до 10 |
|
2 |
Скорость входного потока CAN |
1000, 500, 250, 125, 100, 50 |
кбит/с |
|
|
3 |
Количество входных линий RS‑232/422/485 по стандарту RS-232 по стандарту RS-422/485 |
4 4 |
|
Количество модулей приема – до 10 |
|
4 |
Скорость входного потока RS |
300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 125000, 153600, 230400, 250000, 460800, 500000, 921600, 1000000, 20000001, 30000001, 40000001 |
бит/с |
Выбирается программно для каждой линии |
|
5 |
Габариты |
144х22х103 |
мм |
|
Распределение сигналов по контактам разъемов модуля ТН3/КС2/001
|
Разъем X1 (VS-15-ST-DSUB-ER) |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход H шины 1 CAN |
Вход H и L шины 1 CAN |
|
2 |
Вход L шины 1 CAN |
|
|
3 |
Вход H шины 2 CAN |
Вход H и L шины 2 CAN |
|
4 |
Вход L шины 2 CAN |
|
|
5 |
Вход H шины 3 CAN |
Вход H и L шины 3 CAN |
|
6 |
Вход L шины 3 CAN |
|
|
7 |
Вход H шины 4 CAN |
Вход H и L шины 4 CAN |
|
8 |
Вход L шины 4 CAN |
|
|
9 |
Вход H шины 5 CAN |
Вход H и L шины 5 CAN |
|
10 |
Вход L шины 5 CAN |
|
|
11 |
Вход H шины 6 CAN |
Вход H и L шины 6 CAN |
|
12 |
Вход L шины 6 CAN |
|
|
13 |
Общий |
Общий вывод |
|
14 |
Общий |
Общий вывод |
|
15 |
Корпус |
Корпус прибора |
|
Разъем X2 (VS-15-ST-DSUB-ER) |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход A линии 5 RS-422/485 |
Прямой и инверсный входы линии 5 RS-422/485 |
|
2 |
Вход B линии 5RS-422/485 |
|
|
3 |
Вход A линии 6RS-422/485 |
Прямой и инверсный входы линии 6 RS-422/485 |
|
4 |
Вход B линии 6RS-422/485 |
|
|
5 |
Вход A линии 7RS-422/485 |
Прямой и инверсный входы линии 7 RS-422/485 |
|
6 |
Вход B линии 7RS-422/485 |
|
|
7 |
Вход A линии 8RS-422/485 |
Прямой и инверсный входы линии 8 RS-422/485 |
|
8 |
Вход B линии 8RS-422/485 |
|
|
9 |
Вход линии 1 RS-232 |
Вход линии 1 RS-232 |
|
10 |
Вход линии 2RS-232 |
Вход линии 2RS-232 |
|
11 |
Вход линии 3RS-232 |
Вход линии 3RS-232 |
|
12 |
Вход линии 4RS-232 |
Вход линии 4RS-232 |
|
13 |
Общий |
Общий вывод |
|
14 |
Общий |
Общий вывод |
|
15 |
Корпус |
Корпус прибора |
