Модуль предназначен для приёма сигналов последовательного кода по ГОСТ Р 52070‑2003 (МКИО)
Модуль предназначен для приёма сигналов последовательного кода по ГОСТ Р 52070‑2003 (МКИО)

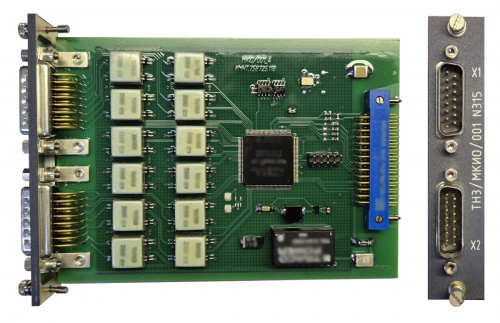

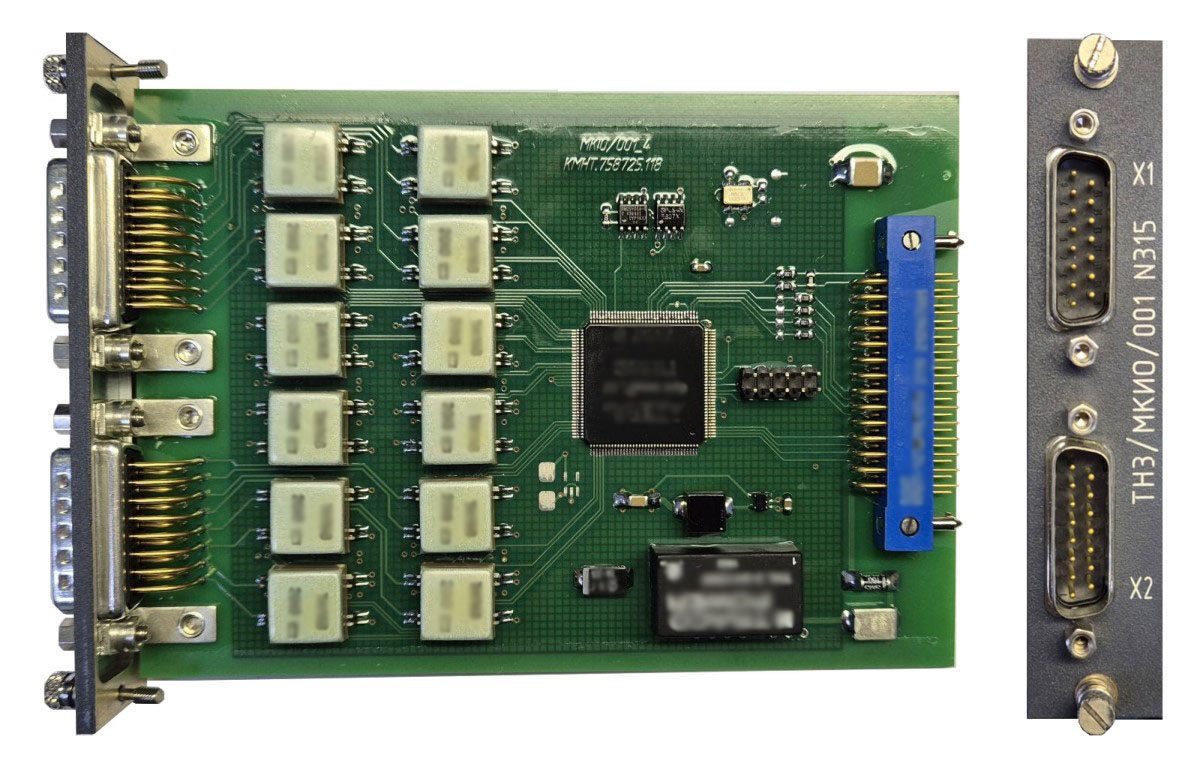

Модуль ТН3/МКИО/001 предназначен для приёма сигналов последовательного кода по ГОСТ Р 52070‑2003 (МКИО) по 12 линиям (6 основным и 6 резервным). Регистрация параметров происходит в режиме монитор, то есть все данные, поступающие по линии, регистрируются в полном объеме, без прореживания.Регистрация осуществляется пакетами с периодичностью 1024 раза в секунду. Внутри пакета данные со всех линий располагаются последовательно в темпе поступления.
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных линий по ГОСТ Р 52070‑2003 (МКИО) |
6 основных, 6 резервных |
|
Количество модулей приема – до 10 |
|
2 |
Режим приема информации по ГОСТ Р 52070‑2003 (МКИО) |
безадресный монитор |
|
|
|
3 |
Габариты |
144х22х103 |
мм |
|
Распределение сигналов по контактам разъемов модуля
|
Разъем X1, Х2 (VS-15-ST-DSUB-ER)1 |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход А основной линии 1, 4 МКИО |
Входы А и B основной линии 1, 4 по ГОСТ Р 52070‑2003 |
|
2 |
Вход B основной линии 1, 4 МКИО |
|
|
3 |
Вход А резервной линии 1, 4 МКИО |
Входы А и B резервной линии 1, 4 по ГОСТ Р 52070‑2003 |
|
4 |
Вход B резервной линии 1, 4 МКИО |
|
|
5 |
Вход А основной линии 2, 5 МКИО |
Входы А и B основной линии 2, 5 по ГОСТ Р 52070‑2003 |
|
6 |
Вход B основной линии 2, 5 МКИО |
|
|
7 |
Вход А резервной линии 2, 5 МКИО |
Входы А и B резервной линии 2, 5 по ГОСТ Р 52070‑2003 |
|
8 |
Вход B резервной линии 2, 5 МКИО |
|
|
9 |
Вход А основной линии 3, 6 МКИО |
Входы А и B основной линии 3, 6 по ГОСТ Р 52070‑2003 |
|
10 |
Вход B основной линии 3, 6 МКИО |
|
|
11 |
Вход А резервной линии 3, 6 МКИО |
Входы А и B резервной линии 3, 6 по ГОСТ Р 52070‑2003 |
|
12 |
Вход B резервной линии 3, 6 МКИО |
|
|
13 |
Не используются |
|
|
14 |
Корпус |
Корпус прибора |
|
15 |
Корпус |
Корпус прибора |
