Модуль приема последовательного кода по стандарту 10BASE-T(e) и 100/1000BASE-TX Ethernet (IEEE 802.3u/ab)

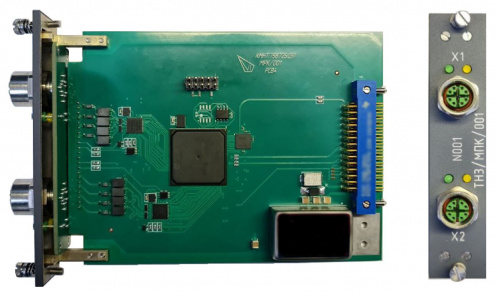

ТН3/МПК/001 – модуль приема последовательного кода по стандарту 10BASE-Te/100BASE-TX/1000BASE-TEthernet (IEEE 802.3u/ab).
Модуль ТН3/МПК/001 предназначен для приёма сигналов последовательного кода по стандарту 10BASE-Te/100BASE-TX/1000BASE-TEthernet (IEEE 802.3u/ab) по 2 линиям. Регистрация параметров происходит в режиме: «монитор» или «в разрыв».
В режиме «монитор» (рис. 4.1.2.7.1) модуль ТН3/МПК/001 осуществляет независимый прием от устройств с интерфейсом типа 10BASE-Te/100BASE-TX/1000BASE-TEthernet (IEEE 802.3u/ab).
В режиме «в разрыв» (рис. 4.1.2.7.2) модуль ТН3/МПК/001 осуществляет выдачу принятых данных через выходные контакты соответствующего противоположного разъема, таким образом имитируется проводное подключение между подключенными устройствами.
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных линий по стандарту 10BASE-Te/100BASE-TX/1000BASE-TEthernet (IEEE 802.3u/ab) |
2 |
|
Количество модулей – до 10 |
|
2 |
Режим сбора данных по стандарту 10BASE-Te/100BASE-TX/1000BASE-TEthernet (IEEE 802.3u/ab) |
монитор/в разрыв |
|
|
|
3 |
Максимальная суммарная информативность всех каналов |
80 |
МБ/с |
|
Модуль ТН3/МПК/001 комплектуется разъемами SACC-MSX-8QO SH ETH SCO – 1411043 (2 шт.).
Распределение сигналов по контактам разъемов
|
Разъем X1,X2 (SACC-DSIV-FS-8CON-L180-10G SCO - 1440669) |
|||
|
№ контакта |
Цепь |
Функциональное назначение |
|
|
10/100BASE-TX |
1000BASE-T |
|
|
|
1 |
RX + |
DA+ |
Вход/выход линии 10BASE-Te/100BASE-TXи 1000BASE-T Ethernet |
|
2 |
RX - |
DA- |
|
|
3 |
TX + |
DB+ |
|
|
4 |
TX - |
DB- |
|
|
5 |
|
DD+ |
|
|
6 |
|
DD- |
|
|
7 |
|
DC+ |
|
|
8 |
|
DC- |
|
