Модуль приёма сигналов разовых команд по ГОСТ 18977‑79 с напряжением срабатывания 2,4…30 В

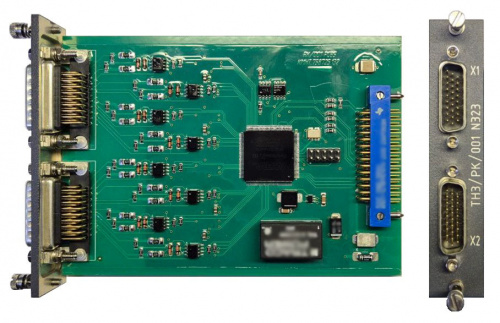

ТН3/РК/001 – модуль приёма сигналов разовых команд по ГОСТ 18977‑79 с напряжением срабатывания 2,4…30 В
Модуль ТН3/РК/001 предназначен для приёма сигналов разовых команд (РК) по ГОСТ 18977‑79. Диапазон входных сигналов от 2,4 Вдо 27 В. Для регистрации сигналов в модуле используются устройства оптоэлектронной развязки для каждого канала. Каналы разбиты на две группы по 16 (входы 1‑16 и входы 17‑32), каждая группа может быть индивидуально настроена на определенную частоту регистрации.|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
|
1 |
Количество входных линий РК |
32 |
|
Количество модулей приема – до 10 |
|
|
2 |
Значения входных сигналов РК |
отсутствие сигнала |
от 0 до 0,44, разрыв, замыкание на «корпус» |
В |
Для всех линий |
|
наличие сигнала |
от 2,4 до 27 |
||||
|
3 |
Частота регистрации РК |
Из ряда 2N от 16 до 1024 |
Гц |
Выбирается программно для каждой группы |
|
|
4 |
Входное сопротивление линий, не менее |
6 |
кОм |
|
|
|
5 |
Минимальная длительность сигнала РК |
50 |
мкс |
|
|
Модуль ТН3/РК/001 комплектуется двумя ответными разъемами VS-15-BU-DSUB-HD-CD-B (контакты под обжим) или двумя VS-15-BU-DSUB-HD-EG (контакты под пайку).
Распределение сигналов по контактам разъемов модуля ТН3/РК/001
|
Разъемы X1, X2 (VS-15-ST-DSUB-HD-ER)1 |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход разовой команды 1, 17 |
Вход 1, 17 измеряемого сигнала разовой команды |
|
2 |
Вход разовой команды 3, 19 |
Вход 3, 19 измеряемого сигнала разовой команды |
|
3 |
Вход разовой команды 5, 21 |
Вход 5, 21 измеряемого сигнала разовой команды |
|
4 |
Вход разовой команды 7, 23 |
Вход 7, 23 измеряемого сигнала разовой команды |
|
5 |
Вход разовой команды 9, 25 |
Вход 9, 25 измеряемого сигнала разовой команды |
|
6 |
Вход разовой команды 11, 27 |
Вход 11, 27 измеряемого сигнала разовой команды |
|
7 |
Вход разовой команды 13, 29 |
Вход 13, 29 измеряемого сигнала разовой команды |
|
8 |
Вход разовой команды 15, 31 |
Вход 15, 31 измеряемого сигнала разовой команды |
|
9 |
Корпус |
Корпус прибора |
|
10 |
Вход разовой команды 2, 18 |
Вход 2, 18 измеряемого сигнала разовой команды |
|
11 |
Вход разовой команды 4, 20 |
Вход 4, 20 измеряемого сигнала разовой команды |
|
12 |
Вход разовой команды 6, 22 |
Вход 6, 22 измеряемого сигнала разовой команды |
|
13 |
Вход разовой команды 8, 24 |
Вход 8, 24 измеряемого сигнала разовой команды |
|
14 |
Вход разовой команды 10, 26 |
Вход 10, 26 измеряемого сигнала разовой команды |
|
15 |
Вход разовой команды 12, 28 |
Вход 12, 28 измеряемого сигнала разовой команды |
|
16 |
Вход разовой команды 14, 30 |
Вход 14, 30 измеряемого сигнала разовой команды |
|
17 |
Вход разовой команды 16, 32 |
Вход 16, 32 измеряемого сигнала разовой команды |
|
18 |
Корпус |
Корпус прибора |
|
19 |
Общий для команд 1 и 2, 17 и 18 |
Общий вход сигналов разовых команд 1 и 2, 17 и 18 |
|
20 |
Общий для команд 3 и 4, 19 и 20 |
Общий вход сигналов разовых команд 3 и 4, 19 и 20 |
|
21 |
Общий для команд 5 и 6, 21 и 22 |
Общий вход сигналов разовых команд 5 и 6, 21 и 22 |
|
22 |
Общий для команд 7 и 8, 23 и 24 |
Общий вход сигналов разовых команд 7 и 8, 23 и 24 |
|
23 |
Общий для команд 9 и 10, 25 и 26 |
Общий вход сигналов разовых команд 9 и 10, 25 и 26 |
|
24 |
Общий для команд 11 и 12, 27 и 28 |
Общий вход сигналов разовых команд 11 и 12, 27 и 28 |
|
25 |
Общий для команд 13 и 14, 29 и 30 |
Общий вход сигналов разовых команд 13 и 14, 29 и 30 |
|
26 |
Общий для команд 15 и 16, 31 и 32 |
Общий вход сигналов разовых команд 15 и 16, 31 и 32 |
1 Номера линий входов разовых команд для разъёмов X1, X2 указаны через запятую. Первый номер для разъёма X1, второй для разъёма X2 соответственно
