Модуль приёма дискретных и периодических сигналов с дифференциальными входами с преобразованием частота/код, период (длительность импульса)/код
ТН3/СЧ/001 – модуль приёма дискретных и периодических сигналов с дифференциальными входами с преобразованием частота/код, период (длительность импульса)/код

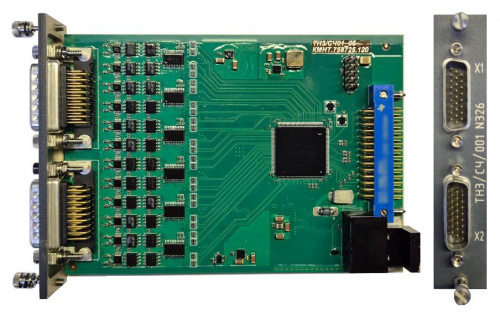

Модуль ТН3/СЧ/001 предназначен для приема дискретных и периодических сигналов с последующим формированием кода пропорционального частоте, периоду, или длительности импульса.|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных линий |
24 |
|
Количество модулей приема – до 10 |
|
2 |
Диапазон входных сигналов |
-35 … +35 |
В |
|
|
3 |
Режимы преобразования входных сигналов |
частота/код, период/код, длительность импульса/код |
|
|
|
4 |
Частота регистрации параметров |
Из ряда 2N от 1 до 1024 |
Гц |
Выбирается программно для каждой линии |
|
5 |
Частота дискретизации при преобразовании период (длительность импульса)/код |
50 000 |
кГц |
|
МодульТН3/СЧ/001 комплектуется двумя ответными разъемами VS-15-BU-DSUB-HD-CD-B (контакты под обжим) или двумя VS-15-BU-DSUB-HD-EG (контакты под пайку).
Распределение сигналов по контактам разъемов модуляТН3/СЧ/001
|
Разъемы X1, X2 (VS-15-ST-DSUB-HD-ER)1 |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход положительный 1, 13 |
Положительный вход 1,13 измеряемого дискретного сигнала |
|
2 |
Вход отрицательный 1, 13 |
Отрицательный вход 1, 13 измеряемого дискретного сигнала |
|
3 |
Вход положительный 2, 14 |
Положительный вход 2, 14 измеряемого дискретного сигнала |
|
4 |
Вход отрицательный 2, 14 |
Отрицательный вход 2, 14 измеряемого дискретного сигнала |
|
5 |
Вход положительный 3, 15 |
Положительный вход 3, 15 измеряемого дискретного сигнала |
|
6 |
Вход отрицательный 3, 15 |
Отрицательный вход 3, 15 измеряемого дискретного сигнала |
|
7 |
Вход положительный 4, 16 |
Положительный вход 4, 16 измеряемого дискретного сигнала |
|
8 |
Вход отрицательный 4, 16 |
Отрицательный вход 4, 16 измеряемого дискретного сигнала |
|
9 |
Корпус |
Корпус прибора |
|
10 |
Вход положительный 5, 17 |
Положительный вход 5,17 измеряемого дискретного сигнала |
|
11 |
Вход отрицательный 5, 17 |
Отрицательный вход 5, 17 измеряемого дискретного сигнала |
|
12 |
Вход положительный 6, 18 |
Положительный вход 6, 18 измеряемого дискретного сигнала |
|
13 |
Вход отрицательный 6, 18 |
Отрицательный вход 6, 18 измеряемого дискретного сигнала |
|
14 |
Вход положительный 7, 19 |
Положительный вход 7, 19 измеряемого дискретного сигнала |
|
15 |
Вход отрицательный 7, 19 |
Отрицательный вход 7, 19 измеряемого дискретного сигнала |
|
16 |
Вход положительный 8, 20 |
Положительный вход 8, 20 измеряемого дискретного сигнала |
|
17 |
Вход отрицательный 8, 20 |
Отрицательный вход 8, 20 измеряемого дискретного сигнала |
|
18 |
Корпус |
Корпус прибора |
|
19 |
Вход положительный 9, 21 |
Положительный вход 9,21 измеряемого дискретного сигнала |
|
20 |
Вход отрицательный 9, 21 |
Отрицательный вход 9, 21 измеряемого дискретного сигнала |
|
21 |
Вход положительный 10, 22 |
Положительный вход 10, 22 измеряемого дискретного сигнала |
|
22 |
Вход отрицательный 10, 22 |
Отрицательный вход 10, 22 измеряемого дискретного сигнала |
|
23 |
Вход положительный 11, 23 |
Положительный вход 11, 23 измеряемого дискретного сигнала |
|
24 |
Вход отрицательный 11, 23 |
Отрицательный вход 11, 23 измеряемого дискретного сигнала |
|
25 |
Вход положительный 12, 24 |
Положительный вход 12, 24 измеряемого дискретного сигнала |
|
26 |
Вход отрицательный 12, 24 |
Отрицательный вход 12, 24 измеряемого дискретного сигнала |
