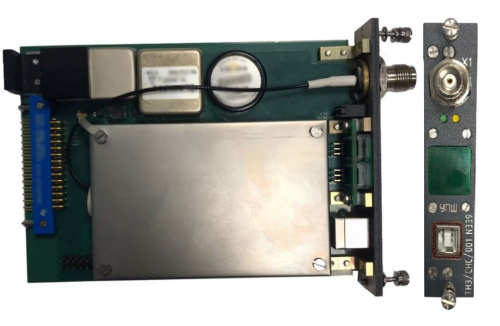

Модуль приёма сигналов спутниковых навигационных систем
ТН3/СНС/001-01 – модуль приёма сигналов спутниковых навигационных систем (СНС) для работы в дифференциальном режиме.
Модуль ТН3/СНС/001-01 предназначен для приема сигналов спутниковых навигационных систем NAVSTAR и ГЛОНАСC.
Модуль ТН3/СНС/001-01 имеет сертификат о поверке средств измерений для работы в дифференциальном режиме совместно с опорной дифференциальной станции (ОДС), СПМО «Полет».
Технические характеристики модуля ТН3/СНС/001-01
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество антенных входов |
1 |
|
Количество модулей приёма – до 2 |
|
2 |
Напряжение питания антенны |
4,5 – 5,5 |
В |
|
|
3 |
Принимаемые радиосигналы СНС |
ГЛОНАСС,NAVSTAR |
|
|
|
4 |
Частота обновления сообщений |
10 |
Гц |
|
|
5 |
Режимы работы |
автономный |
|
|
|
6 |
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 определения координат местоположения по каждой координатной оси, м1) - в абсолютном режиме реального времени при работе в частотных диапазонах L1 - в абсолютном режиме реального временипри работе в частотных диапазонах L1 и L2 |
± 5
± 5
|
м
|
|
|
7 |
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 определения составляющих вектора скорости, м/с1) - в абсолютном режиме реального времени при работе в частотных диапазонах L1 - в абсолютном режиме реального временипри работе в частотных диапазонах L1 и L2
|
±0,2
±0,2
|
м/с
|
|
|
8 |
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени модуля с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС/GPS, мкс |
±1 |
мкс |
|
|
9 |
Количество антенных входов РГГ-2 |
1 |
|
|
|
10 |
Количество антенных выходов РГГ-2 |
2 |
|
|
|
11 |
Время готовности от момента подачи электропитания, не более |
15 |
мин |
|
1) При геометрическом факторе PDOP не более 3, в диапазоне: ускорений от 0 до 40 м/с2; высот от 0 до 18000 м; скоростей от 0 до 500 м/с.
2) При использовании СПМО «Полет» версии не ниже 4.1и опорной дифференциальной станции (ОДС).
