Модуль для приёма аналоговых сигналов и преобразования их в цифровую форму
ТН3/АЦП/301 – модуль приёма аналоговых сигналов высокого уровня

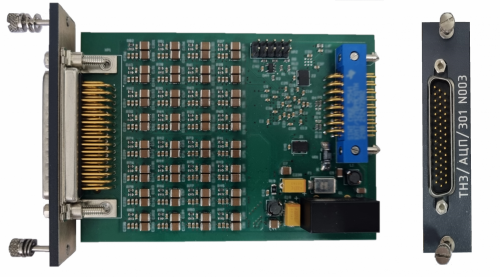

Модуль ТН3/АЦП/301 предназначен для приёма аналоговых сигналов и преобразования их в цифровую форму. Имеет в своём составе 32 аналого-цифровых преобразователя. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения. Регистрация осуществляется пакетами с периодичностью до 131072 раза в секунду. Внутри пакета находятся данные АЦП, соответствующие текущему моменту времени.
Технические характеристики модуля ТН3/АЦП/301
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
1 |
Количество входных аналоговых линий |
32 |
|
Количество модулей приема – до 10 |
2 |
Диапазоны входных аналоговых сигналов: нижняя граница верхняя граница |
-12, 8…+12,8 -10,67…+10,67 -6,4…+6,4 -5,33…+5,33 -2,67…+2,67 0…+12,8 0…+10,67 0…+6,4 0…+5,33 |
В |
выбирается программно |
3 |
Разрядность аналого-цифрового преобразователя (АЦП) |
16 |
|
|
4 |
Частота дискретизации АЦП (Fацп) |
из ряда 2N |
Гц |
Выбирается одинаково для всех АЦП |
5 |
Частота регистрации аналогового сигнала |
из ряда 2N от Fацп/128 до 0,25 х Fацп |
Гц |
Выбирается программно для каждого канала |
6 |
Входное сопротивление аналоговых входов, не менее |
1000 |
кОм |
В рабочем состоянии |
30 |
кОм |
В выключенном состоянии |
||
7 |
Основная погрешность преобразования аналоговых сигналов, не более |
0,1 |
% |
|
8 |
Дополнительная погрешность, не более |
0,2 |
% |
|
Модуль ТН3/АЦП/301 комплектуется ответным разъемом VS-25-BU-DSUB-HD-EG - 1655221 (контакты под пайку) или аналогичным.
Распределение сигналов по контактам разъемов модуля ТН3/АЦП/301
Разъем X1 (S-25-ST-DSUB-HD-ER -1655218) |
||
№ контакта |
Цепь |
Функциональное назначение |
1 |
Вход аналоговый 1 |
Вход 1 измеряемого аналогового сигнала |
2 |
Вход аналоговый 2 |
Вход 2 измеряемого аналогового сигнала |
3 |
Вход аналоговый 3 |
Вход 3 измеряемого аналогового сигнала |
4 |
Вход аналоговый 4 |
Вход 4 измеряемого аналогового сигнала |
5 |
Вход аналоговый 5 |
Вход 5 измеряемого аналогового сигнала |
6 |
Вход аналоговый 6 |
Вход 6 измеряемого аналогового сигнала |
7 |
Вход аналоговый 7 |
Вход 7 измеряемого аналогового сигнала |
8 |
Вход аналоговый 8 |
Вход 8 измеряемого аналогового сигнала |
9 |
Вход аналоговый 9 |
Вход 9 измеряемого аналогового сигнала |
10 |
Вход аналоговый 10 |
Вход 10 измеряемого аналогового сигнала |
11 |
Вход аналоговый 11 |
Вход 11 измеряемого аналогового сигнала |
12 |
Вход аналоговый 12 |
Вход 12 измеряемого аналогового сигнала |
13 |
Вход аналоговый 13 |
Вход 13 измеряемого аналогового сигнала |
14 |
Вход аналоговый 14 |
Вход 14 измеряемого аналогового сигнала |
15 |
Вход аналоговый 15 |
Вход 15 измеряемого аналогового сигнала |
16 |
Вход аналоговый 16 |
Вход 16 измеряемого аналогового сигнала |
17 |
Вход аналоговый 17 |
Вход 17 измеряемого аналогового сигнала |
18 |
Вход аналоговый 18 |
Вход 18 измеряемого аналогового сигнала |
19 |
Вход аналоговый 19 |
Вход 19 измеряемого аналогового сигнала |
20 |
Вход аналоговый 20 |
Вход 20 измеряемого аналогового сигнала |
21 |
Вход аналоговый 21 |
Вход 21 измеряемого аналогового сигнала |
22 |
Вход аналоговый 22 |
Вход 22 измеряемого аналогового сигнала |
23 |
Вход аналоговый 23 |
Вход 23 измеряемого аналогового сигнала |
24 |
Вход аналоговый 24 |
Вход 24 измеряемого аналогового сигнала |
25 |
Вход аналоговый 25 |
Вход 25 измеряемого аналогового сигнала |
26 |
Вход аналоговый 26 |
Вход 26 измеряемого аналогового сигнала |
27 |
Вход аналоговый 27 |
Вход 27 измеряемого аналогового сигнала |
28 |
Вход аналоговый 28 |
Вход 28 измеряемого аналогового сигнала |
29 |
Вход аналоговый 29 |
Вход 29 измеряемого аналогового сигнала |
30 |
Вход аналоговый 30 |
Вход 30 измеряемого аналогового сигнала |
31 |
Вход аналоговый 31 |
Вход 31 измеряемого аналогового сигнала |
32 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
33 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
34 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
35 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
36 |
Не используется |
|
37 |
Корпус |
Корпус прибора |
38 |
Корпус |
Корпус прибора |
39 |
Не используется |
|
40 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
41 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
42 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
43 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
44 |
Вход аналоговый 32 |
Вход 32 измеряемого аналогового сигнала |
