Модуль для приёма аналоговых сигналов переменного тока и от датчиков вибрации с ICP

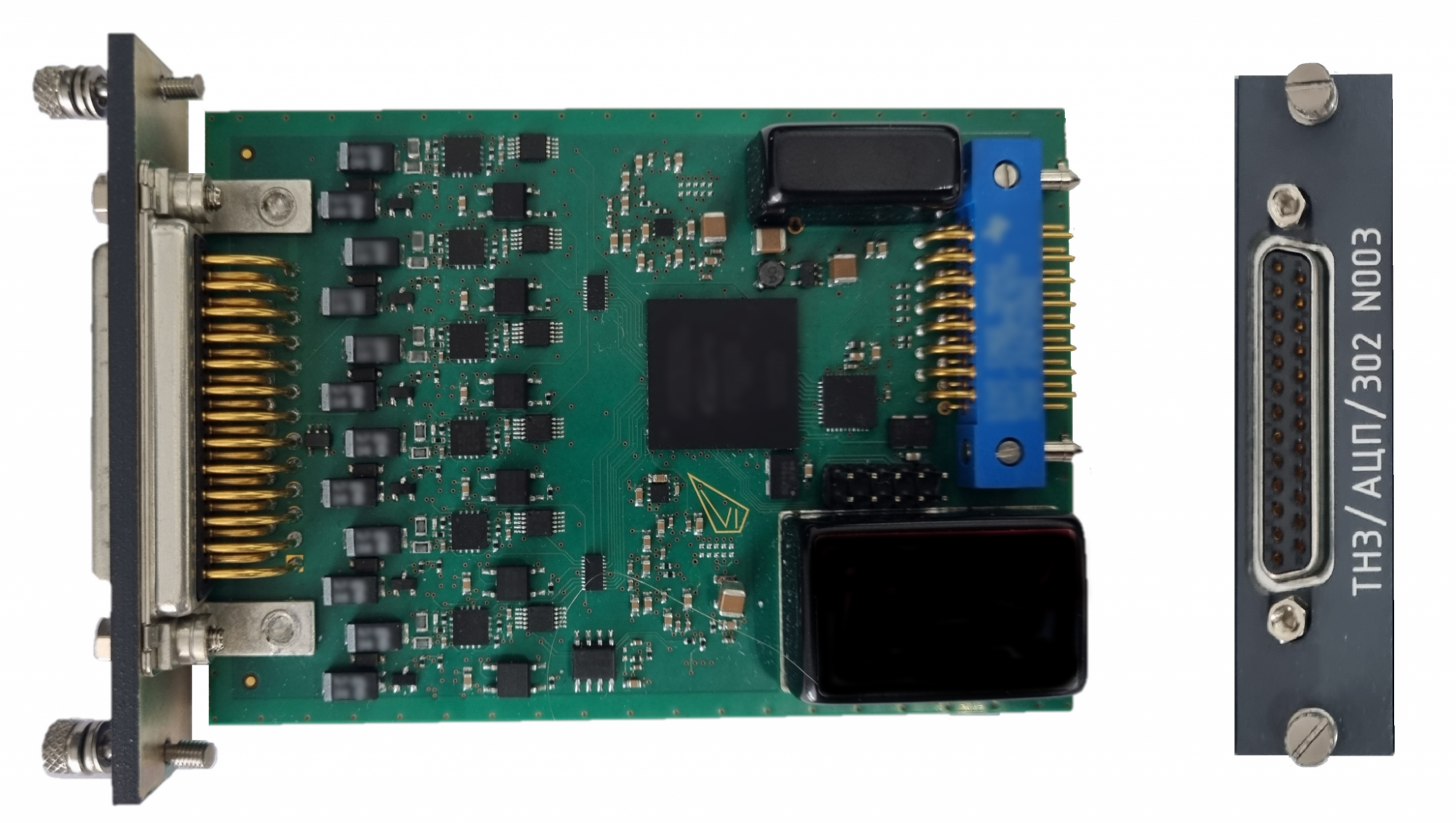

ТН3/АЦП/302 – модуль приёма аналоговых сигналов переменного тока или сигналов от вибродатчиков ICP
Модуль ТН3/АЦП/302 предназначен для приёма аналоговых сигналов переменного тока и от датчиков вибрации с ICP. Диапазоны входных сигналов: ±0,15625 В … ±10 В. Для регистрации сигналов в модуле находится АЦП для каждого канала. Аналого-цифровое преобразование сигналов производится синхронно для всех каналов. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения с помощью установки соответствующих коэффициентов усиления. Для каждого канала можно выбрать частоту среза цифрового ФНЧ в диапазоне 10…0,4×FРЕГ Гц. Регистрация осуществляется пакетами с периодичностью до 131072 раза в секунду. Внутри пакета находятся данные АЦП, соответствующие текущему моменту времени.
Технические характеристики модуля ТН3/АЦП/302
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных аналоговых линий |
12 |
|
Количество модулей приема – до 10 |
|
2 |
Диапазоны входных аналоговых сигналов |
±12,8; ±6,4; ±3,2; ±1,6; ±0,8; ±0,4 |
В |
Выбирается программно для каждого канала |
|
3 |
Разрядность аналого-цифрового преобразователя (АЦП) |
16 |
|
|
|
4 |
Частота регистрации аналогового сигнала |
из ряда 2N от 1024 до 131072
|
|
Выбирается программно для каждого канала |
|
5 |
Частота среза цифрового ФНЧ (Fср) |
от 5 до 0,4×FРЕГ |
|
Выбирается программно для каждого канала |
|
6 |
Входное сопротивление аналоговых входов, не менее |
75 |
кОм |
|
|
7 |
Основная погрешность преобразования аналоговых сигналов, не более |
0,2 |
% |
|
|
8 |
Дополнительная погрешность преобразования аналоговых сигналов, не более |
0,3 |
% |
|
|
9 |
Количество источников тока |
12 |
|
с возможностью отключения для каждого канала |
|
10 |
Значение тока |
до 4 |
мА |
при напряжении питания до 24В на каждом из каналов |
Модуль ТН3/АЦП/302 комплектуется ответным разъемомVS-25-ST-DSUB-EG – 1689899 (контакты под пайку) или аналогичным.
Распределение сигналов по контактам разъемов модуля ТН3/АЦП/302
|
Разъем X1 (VS-25-BU-DSUB-ER - 1689886) |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход аналоговый 1 |
Вход 1 измеряемого аналогового сигнала |
|
2 |
Вход аналоговый 2 |
Вход 2 измеряемого аналогового сигнала |
|
3 |
Вход аналоговый 3 |
Вход 3 измеряемого аналогового сигнала |
|
4 |
Вход аналоговый 4 |
Вход 4 измеряемого аналогового сигнала |
|
5 |
Вход аналоговый 5 |
Вход 5 измеряемого аналогового сигнала |
|
6 |
Вход аналоговый 6 |
Вход 6 измеряемого аналогового сигнала |
|
7 |
Вход аналоговый 7 |
Вход 7 измеряемого аналогового сигнала |
|
8 |
Вход аналоговый 8 |
Вход 8 измеряемого аналогового сигнала |
|
9 |
Вход аналоговый 9 |
Вход 9 измеряемого аналогового сигнала |
|
10 |
Вход аналоговый 10 |
Вход 10 измеряемого аналогового сигнала |
|
11 |
Вход аналоговый 11 |
Вход 11 измеряемого аналогового сигнала |
|
12 |
Вход аналоговый 12 |
Вход 12 измеряемого аналогового сигнала |
|
13 |
Корпус |
Корпус прибора |
|
14 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
15 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
16 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
17 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
18 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
19 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
20 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
21 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
22 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
23 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
24 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
25 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
