Модуль для измерения сопротивления резистивных датчиков температуры

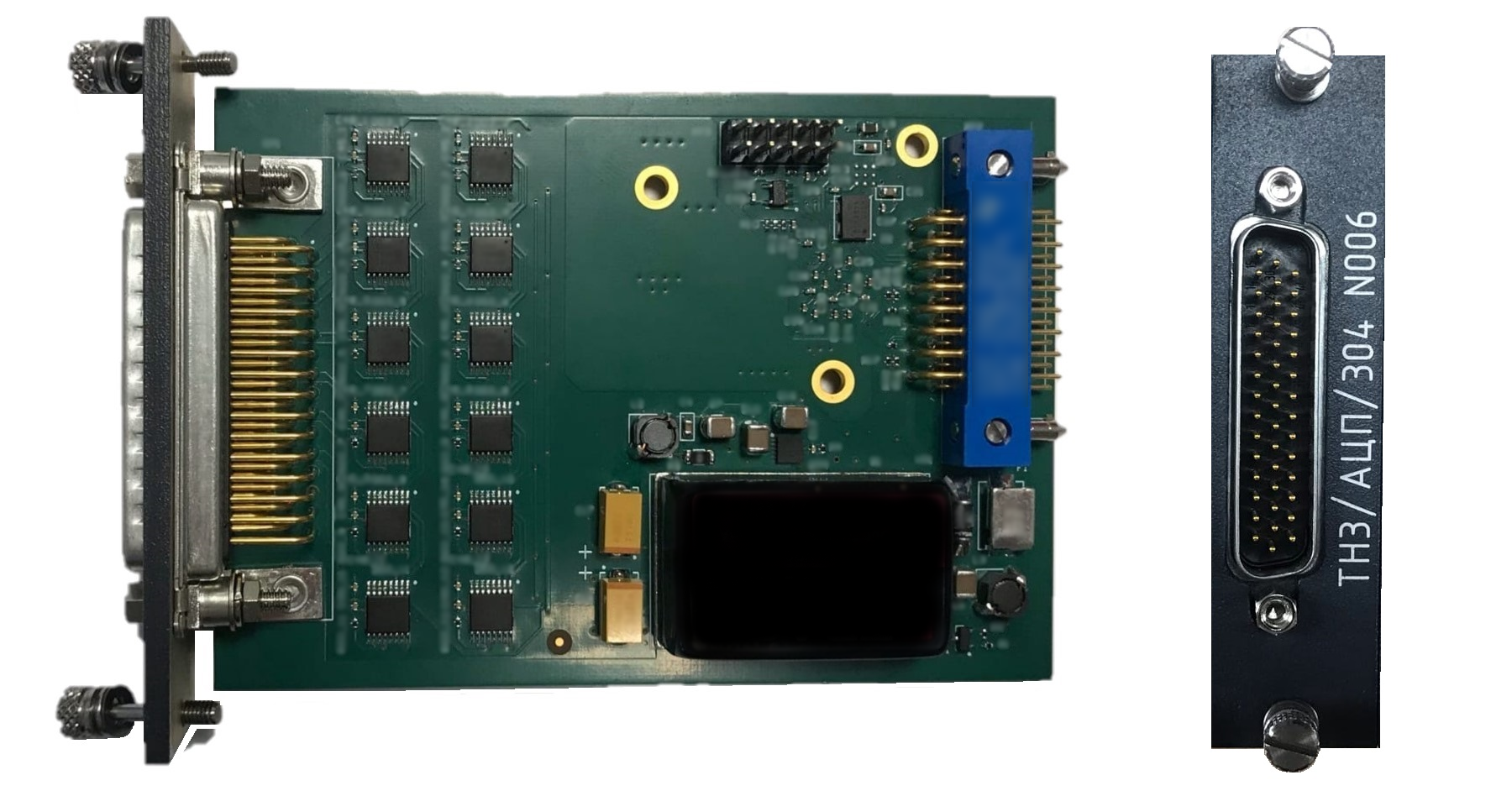

ТН3/АЦП/304 – модуль приёма аналоговых сигналов от резистивных датчиков температуры
Модуль ТН3/АЦП/304 предназначен для измерения сопротивления резистивных датчиков температуры. Регистрация осуществляется 16-ти разрядным кодом.
Технические характеристики модуля ТН3/АЦП/304
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входныханалоговых линий |
12 |
|
Количество модулей приема – до 10 |
|
2 |
Диапазоны сопротивлений резистивных датчиков |
от 0 до 50 от 0 до 100 от 0 до 200 от 0 до 300 от 0 до 400 от 0 до 500 от 0 до 800 от 0 до 1600 |
Ом |
Выбирается программно |
|
3 |
Разрядность аналого-цифрового преобразователя АЦП |
16 |
|
|
|
4 |
Частота регистрации |
Из ряда 2N от 1 до 32 |
Гц |
Выбирается программно для каждой линии |
|
5 |
Основная погрешность преобразования аналоговых сигналов, не более |
0,2 |
% |
|
|
6 |
Дополнительная погрешность, не более |
0,3 |
% |
|
Модуль ТН3/АЦП/304 комплектуется ответным разъемом VS-25-BU-DSUB-HD-EG - 1655221 (контакты под пайку) или аналогичным.
Распределение сигналов по контактам разъемов модуля ТН3/АЦП/304
|
Разъемы X1 (VS-25-ST-DSUB-HD-ER -1655218) |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Канал А линии 1 |
Токовый выход питания линии 1 |
|
2 |
Канал А линии 2 |
Токовый выход питания линии 2 |
|
3 |
Канал А линии 3 |
Токовый выход питания линии 3 |
|
4 |
Канал А линии 4 |
Токовый выход питания линии 4 |
|
5 |
Канал А линии 5 |
Токовый выход питания линии 5 |
|
6 |
Канал А линии 6 |
Токовый выход питания линии 6 |
|
7 |
Канал А линии 7 |
Токовый выход питания линии 7 |
|
8 |
Канал А линии 8 |
Токовый выход питания линии 8 |
|
9 |
Канал А линии 9 |
Токовый выход питания линии 9 |
|
10 |
Канал А линии 10 |
Токовый выход питания линии 10 |
|
11 |
Канал А линии 11 |
Токовый выход питания линии 11 |
|
12 |
Канал А линии 12 |
Токовый выход питания линии 12 |
|
13 |
Не используется |
|
|
14 |
Не используется |
|
|
15 |
Не используется |
|
|
16 |
Корпус |
Корпус прибора |
|
17 |
Канал В линии 1 |
Измерительный вход линии 1 |
|
18 |
Канал В линии 2 |
Измерительный вход линии 2 |
|
19 |
Канал В линии 3 |
Измерительный вход линии 3 |
|
20 |
Канал В линии 4 |
Измерительный вход линии 4 |
|
21 |
Канал В линии 5 |
Измерительный вход линии 5 |
|
22 |
Канал В линии 6 |
Измерительный вход линии 6 |
|
23 |
Канал В линии 7 |
Измерительный вход линии 7 |
|
24 |
Канал В линии 8 |
Измерительный вход линии 8 |
|
25 |
Канал В линии 9 |
Измерительный вход линии 9 |
|
26 |
Канал В линии 10 |
Измерительный вход линии 10 |
|
27 |
Канал В линии 11 |
Измерительный вход линии 11 |
|
28 |
Канал В линии 12 |
Измерительный вход линии 12 |
|
29 |
Не используется |
|
|
30 |
Корпус |
Корпус прибора |
|
31 |
Корпус |
Корпус прибора |
|
32 |
Компенсация 1 |
Компенсационный вход линии 1 |
|
33 |
Компенсация 2 |
Компенсационный вход линии 2 |
|
34 |
Компенсация 3 |
Компенсационный вход линии 3 |
|
35 |
Компенсация 4 |
Компенсационный вход линии 4 |
|
36 |
Компенсация 5 |
Компенсационный вход линии 5 |
|
37 |
Компенсация 6 |
Компенсационный вход линии 6 |
|
38 |
Компенсация 7 |
Компенсационный вход линии 7 |
|
39 |
Компенсация 8 |
Компенсационный вход линии 8 |
|
40 |
Компенсация 9 |
Компенсационный вход линии 9 |
|
41 |
Компенсация 10 |
Компенсационный вход линии 10 |
|
42 |
Компенсация 11 |
Компенсационный вход линии 11 |
|
43 |
Компенсация 12 |
Компенсационный вход линии 12 |
|
44 |
Корпус |
Корпус прибора |
