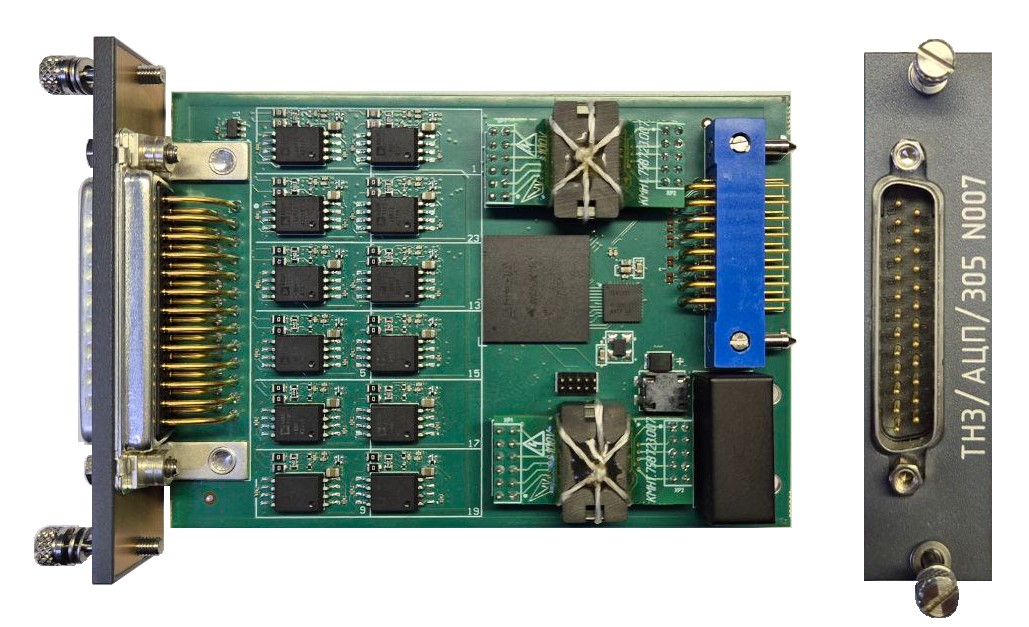

ТН3/АЦП/305 – модуль с дифференциальными изолированными входами для приёма аналоговых сигналов или сигналов от датчиков тока (шунтов)
Модуль ТН3/АЦП/305 предназначен для приёма аналоговых сигналов от датчиков тока (шунтов) в цепях постоянного или переменного тока и преобразования их в цифровую форму. Имеет в своём составе 9 изолированных аналого-цифровых преобразователя. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.Технические характеристики модуля ТН3/АЦП/305
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество линий приёма сигналов от датчиков тока (шунтов) с дифференциальными изолированными входами |
9 |
|
количество модулей приема – до 10 |
|
2 |
Диапазоны входных аналоговых сигналов |
-256…+256 -128…+128 -64…+64 -32…+32 |
мВ |
программируются индивидуально для каждой линии |
|
3 |
Максимальное значение синфазного напряжения |
100 |
В |
|
|
4 |
Разрядность аналого-цифрового преобразователя (АЦП) |
16 |
|
|
|
5 |
Частота дискретизации АЦП (FАЦП) |
из ряда 2N от 512 до 65 536 |
Гц |
выбирается программно для каждого канала |
|
6 |
Диапазон частот регистрируемого аналогового сигнала |
От 0 до0,25×Fрег |
Гц |
|
|
7 |
Входное сопротивление аналоговых входов, не менее |
200 |
кОм |
В рабочем состоянии |
|
8 |
Основная погрешность преобразования аналоговых сигналов, не более |
0,2 |
% |
|
|
9 |
Дополнительная погрешность, не более |
0,3 |
% |
|
Модуль ТН3/АЦП/305 комплектуется ответным разъемом VS-25-BU-DSUB-EG - 1689909 (контакты под пайку) или аналогичным.
Распределение сигналов по контактам разъемов модуля ТН3/АЦП/305
|
Разъемы X1 (VS-25-ST-DSUB-ER - 1689873) |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход аналоговый положительный 1 |
Положительный вход 1 измеряемого аналогового сигнала |
|
2 |
Вход аналоговый положительный 2 |
Положительный вход 2 измеряемого аналогового сигнала |
|
3 |
Вход аналоговый положительный 3 |
Положительный вход 3 измеряемого аналогового сигнала |
|
4 |
Вход аналоговый положительный 4 |
Положительный вход 4 измеряемого аналогового сигнала |
|
5 |
Вход аналоговый положительный 5 |
Положительный вход 5 измеряемого аналогового сигнала |
|
6 |
Вход аналоговый положительный 6 |
Положительный вход 6 измеряемого аналогового сигнала |
|
7 |
Вход аналоговый положительный 7 |
Положительный вход 7 измеряемого аналогового сигнала |
|
8 |
Вход аналоговый положительный 8 |
Положительный вход 8 измеряемого аналогового сигнала |
|
9 |
Вход аналоговый положительный 9 |
Положительный вход 9 измеряемого аналогового сигнала |
|
10 |
Корпус |
Корпус прибора |
|
11 |
Корпус |
Корпус прибора |
|
12 |
Корпус |
Корпус прибора |
|
13 |
Корпус |
Корпус прибора |
|
14 |
Вход аналоговый отрицательный 1 |
Отрицательный вход 1 измеряемого аналогового сигнала |
|
15 |
Вход аналоговый отрицательный 2 |
Отрицательный вход 2 измеряемого аналогового сигнала |
|
16 |
Вход аналоговый отрицательный 3 |
Отрицательный вход 3 измеряемого аналогового сигнала |
|
17 |
Вход аналоговый отрицательный 4 |
Отрицательный вход 4 измеряемого аналогового сигнала |
|
18 |
Вход аналоговый отрицательный 5 |
Отрицательный вход 5 измеряемого аналогового сигнала |
|
19 |
Вход аналоговый отрицательный 6 |
Отрицательный вход 6 измеряемого аналогового сигнала |
|
20 |
Вход аналоговый отрицательный 7 |
Отрицательный вход 7 измеряемого аналогового сигнала |
|
21 |
Вход аналоговый отрицательный 8 |
Отрицательный вход 8 измеряемого аналогового сигнала |
|
22 |
Вход аналоговый отрицательный 9 |
Отрицательный вход 9 измеряемого аналогового сигнала |
|
23 |
Корпус |
Корпус прибора |
|
24 |
Корпус |
Корпус прибора |
|
25 |
Корпус |
Корпус прибора |
