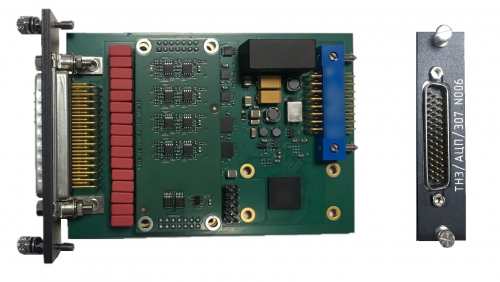

ТН3/АЦП/307 – модуль приема сигналов переменного тока низкого уровня или сигналов от одиночных тензорезисторов
Модуль ТН3/АЦП/307 предназначен для приёма аналоговых сигналов от датчиков и преобразования их в цифровую форму, а также для питания датчиков постоянным током. Имеет в своём составе 8 аналого-цифровых преобразователей с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Также в составе модуля имеются 8 независимых программируемых источников тока с дифференциальными выходами для питания датчиков (терморезисторов), аппаратно подключенных к входным линиям датчиков. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.
Технические характеристики модуля ТН3/АЦП/307
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных аналоговых линий приёма сигналов с дифференциальными входами |
8 |
|
Количество модулей приема – до 10 |
|
2 |
Диапазоны входных аналоговых сигналов, ±Uвх |
±0,5, ±1, ±2, ±4, ±8, ±16 |
мВ |
программируются индивидуально для каждой линии |
|
3 |
Разрядность аналого-цифрового преобразователя (АЦП) |
16 |
бит |
|
|
4 |
Частота дискретизации АЦП, FАЦП |
из ряда 2N от 1024 до 131072 |
Гц |
выбирается программно одинаково для всех АЦП |
|
5 |
Частота регистрации аналогового сигнала, FРЕГ |
из ряда 2N от FАЦП/128 до FАЦП |
Гц |
выбирается программно для каждого канала |
|
6 |
Диапазон частот регистрируемого аналогового сигнала |
От 10 до 0,4×FРЕГ |
Гц |
|
|
7 |
Входное сопротивление аналоговых входов, не менее |
200 |
кОм |
в рабочем состоянии |
|
8 |
Основная погрешность преобразования аналоговых сигналов, не более |
0,2 |
% |
|
|
9 |
Дополнительная погрешность, не более |
0,3 |
% |
|
|
10 |
Количество источников тока с дифференциальными выходами |
8 |
|
Соединены со входными линиями |
|
11 |
Значение тока |
|
мА |
Сопротивление нагрузки из расчета 3000/Iпит (мА), Ом |
|
12 |
Погрешность установки значения тока, не более |
±10 |
мкА |
|
Модуль ТН3/АЦП/307 комплектуется ответным разъемом VS-25-BU-DSUB-HD-EG - 1655221 (контакты под пайку) или аналогичным.
Распределение сигналов по контактам разъемов модуля ТН3/АЦП/307
|
Разъем X1 (VS-25-ST-DSUB-HD-ER -1655218) |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход аналоговый отрицательный 1 |
Отрицательный вход 1 измеряемого аналогового сигнала |
|
2 |
Общий аналоговый |
|
|
3 |
Вход аналоговый отрицательный 2 |
Отрицательный вход 2 измеряемого аналогового сигнала |
|
4 |
Общий аналоговый |
|
|
5 |
Вход аналоговый отрицательный 3 |
Отрицательный вход 3 измеряемого аналогового сигнала |
|
6 |
Общий аналоговый |
|
|
7 |
Вход аналоговый отрицательный 4 |
Отрицательный вход 4 измеряемого аналогового сигнала |
|
8 |
Общий аналоговый |
|
|
9 |
Вход аналоговый отрицательный 5 |
Отрицательный вход 5 измеряемого аналогового сигнала |
|
10 |
Общий аналоговый |
|
|
11 |
Вход аналоговый отрицательный 6 |
Отрицательный вход 6 измеряемого аналогового сигнала |
|
12 |
Общий аналоговый |
|
|
13 |
Вход аналоговый отрицательный 7 |
Отрицательный вход 7 измеряемого аналогового сигнала |
|
14 |
Общий аналоговый |
|
|
15 |
Вход аналоговый отрицательный 8 |
Отрицательный вход 8 измеряемого аналогового сигнала |
|
16 |
Вход аналоговый положительный 1 |
Положительный вход 1 измеряемого аналогового сигнала |
|
17 |
Корпус |
Корпус прибора |
|
18 |
Вход аналоговый положительный 2 |
Положительный вход 2 измеряемого аналогового сигнала |
|
19 |
Корпус |
Корпус прибора |
|
20 |
Вход аналоговый положительный 3 |
Положительный вход 3 измеряемого аналогового сигнала |
|
21 |
Корпус |
Корпус прибора |
|
22 |
Вход аналоговый положительный 4 |
Положительный вход 4 измеряемого аналогового сигнала |
|
23 |
Корпус |
Корпус прибора |
|
24 |
Вход аналоговый положительный 5 |
Положительный вход 5 измеряемого аналогового сигнала |
|
25 |
Корпус |
Корпус прибора |
|
26 |
Вход аналоговый положительный 6 |
Положительный вход 6 измеряемого аналогового сигнала |
|
27 |
Корпус |
Корпус прибора |
|
28 |
Вход аналоговый положительный 7 |
Положительный вход 7 измеряемого аналогового сигнала |
|
29 |
Корпус |
Корпус прибора |
|
30 |
Вход аналоговый положительный 8 |
Положительный вход 8 измеряемого аналогового сигнала |
|
31 |
Не используются |
|
|
32 |
Не используются |
|
|
33 |
Не используются |
|
|
34 |
Не используются |
|
|
35 |
Не используются |
|
|
36 |
Не используются |
|
|
37 |
Не используются |
|
|
38 |
Не используются |
|
|
39 |
Не используются |
|
|
40 |
Не используются |
|
|
41 |
Не используются |
|
|
42 |
Не используются |
|
|
43 |
Не используются |
|
|
44 |
Не используются |
|
