Модуль приема аналоговых сигналов переменного тока от систем энергоснабжения

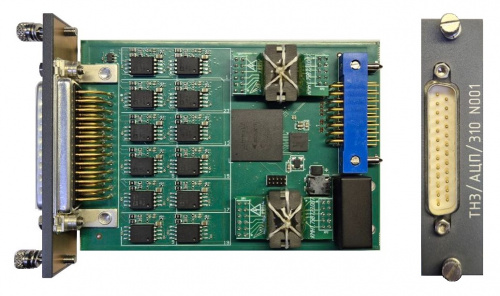

ТН3/АЦП/310 – модуль приема аналоговых сигналов переменного тока от систем энергоснабжения.
Модуль ТН3/АЦП/310 предназначен для приёма аналоговых сигналов от систем энергоснабжения и преобразования их в цифровую форму. Имеет в своём составе 12 аналого-цифровых преобразователей с изолированными дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.Технические характеристики модуля ТН3/АЦП/310
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных аналоговых линий приёма сигналов с дифференциальными входами |
12 |
|
Количество модулей приема – до 10 |
|
2 |
Диапазоны входных аналоговых сигналов, ±Uвх |
±12,8; ±6,4; ±3,2; ±1,6; ±0,8; ±0,4 |
В |
выбирается программно для каждого канала |
|
3 |
Регистрируемые параметры |
мгновенное значение напряжения; |
|
|
|
4 |
Разрядность аналого-цифрового преобразователя (АЦП) |
16 |
|
|
|
5 |
Частота регистрации (Fрег) – частота входного сигнала |
из ряда 2N от 16 до 1024 от 16 до 1024 |
Гц |
из ряда 2N
|
|
6 |
Диапазон входных частот регистрируемого параметра |
от 0 до 0,25×Fрег |
Гц |
|
|
7 |
Максимальное значение синфазного смещения входного сигнала |
170 |
В |
|
|
8 |
Входное сопротивление аналоговых входов, не менее |
100 |
кОм |
в рабочем состоянии
|
|
9 |
Основная погрешность преобразования, не более |
0,2 |
% |
|
|
10 |
Дополнительная погрешность преобразования входных аналоговых сигналов, не более |
0,3 |
% |
|
Модуль ТН3/АЦП/310 комплектуется ответным разъемом 09672254704HARTING (контакты под пайку) или аналогичным.
Распределение сигналов по контактам разъемов модуля ТН3/АЦП/310
|
Разъемы X1 (09673626801 HARTING) |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход аналоговый положительный 1 |
Положительный вход 1 измеряемого аналогового сигнала |
|
2 |
Вход аналоговый положительный 2 |
Положительный вход 2 измеряемого аналогового сигнала |
|
3 |
Вход аналоговый положительный 3 |
Положительный вход 3 измеряемого аналогового сигнала |
|
4 |
Вход аналоговый положительный 4 |
Положительный вход 4 измеряемого аналогового сигнала |
|
5 |
Вход аналоговый положительный 5 |
Положительный вход 5 измеряемого аналогового сигнала |
|
6 |
Вход аналоговый положительный 6 |
Положительный вход 6 измеряемого аналогового сигнала |
|
7 |
Вход аналоговый положительный 7 |
Положительный вход 7 измеряемого аналогового сигнала |
|
8 |
Вход аналоговый положительный 8 |
Положительный вход 8 измеряемого аналогового сигнала |
|
9 |
Вход аналоговый положительный 9 |
Положительный вход 9 измеряемого аналогового сигнала |
|
10 |
Вход аналоговый положительный 10 |
Положительный вход 10 измеряемого аналогового сигнала |
|
11 |
Вход аналоговый положительный 11 |
Положительный вход 11 измеряемого аналогового сигнала |
|
12 |
Вход аналоговый положительный 12 |
Положительный вход 12 измеряемого аналогового сигнала |
|
13 |
Корпус |
Корпус прибора |
|
14 |
Вход аналоговый отрицательный 1 |
Отрицательный вход 1 измеряемого аналогового сигнала |
|
15 |
Вход аналоговый отрицательный 2 |
Отрицательный вход 2 измеряемого аналогового сигнала |
|
16 |
Вход аналоговый отрицательный 3 |
Отрицательный вход 3 измеряемого аналогового сигнала |
|
17 |
Вход аналоговый отрицательный 4 |
Отрицательный вход 4 измеряемого аналогового сигнала |
|
18 |
Вход аналоговый отрицательный 5 |
Отрицательный вход 5 измеряемого аналогового сигнала |
|
19 |
Вход аналоговый отрицательный 6 |
Отрицательный вход 6 измеряемого аналогового сигнала |
|
20 |
Вход аналоговый отрицательный 7 |
Отрицательный вход 7 измеряемого аналогового сигнала |
|
21 |
Вход аналоговый отрицательный 8 |
Отрицательный вход 8 измеряемого аналогового сигнала |
|
22 |
Вход аналоговый отрицательный 9 |
Отрицательный вход 9 измеряемого аналогового сигнала |
|
23 |
Вход аналоговый отрицательный 10 |
Отрицательный вход 10 измеряемого аналогового сигнала |
|
24 |
Вход аналоговый отрицательный 11 |
Отрицательный вход 11 измеряемого аналогового сигнала |
|
25 |
Вход аналоговый отрицательный 12 |
Отрицательный вход 12 измеряемого аналогового сигнала |
