Модуль предназначен для приема сигналов последовательного кода по ГОСТ 18977-79 и по РТМ 1495-84 с изменением 3 (ARINC-429)

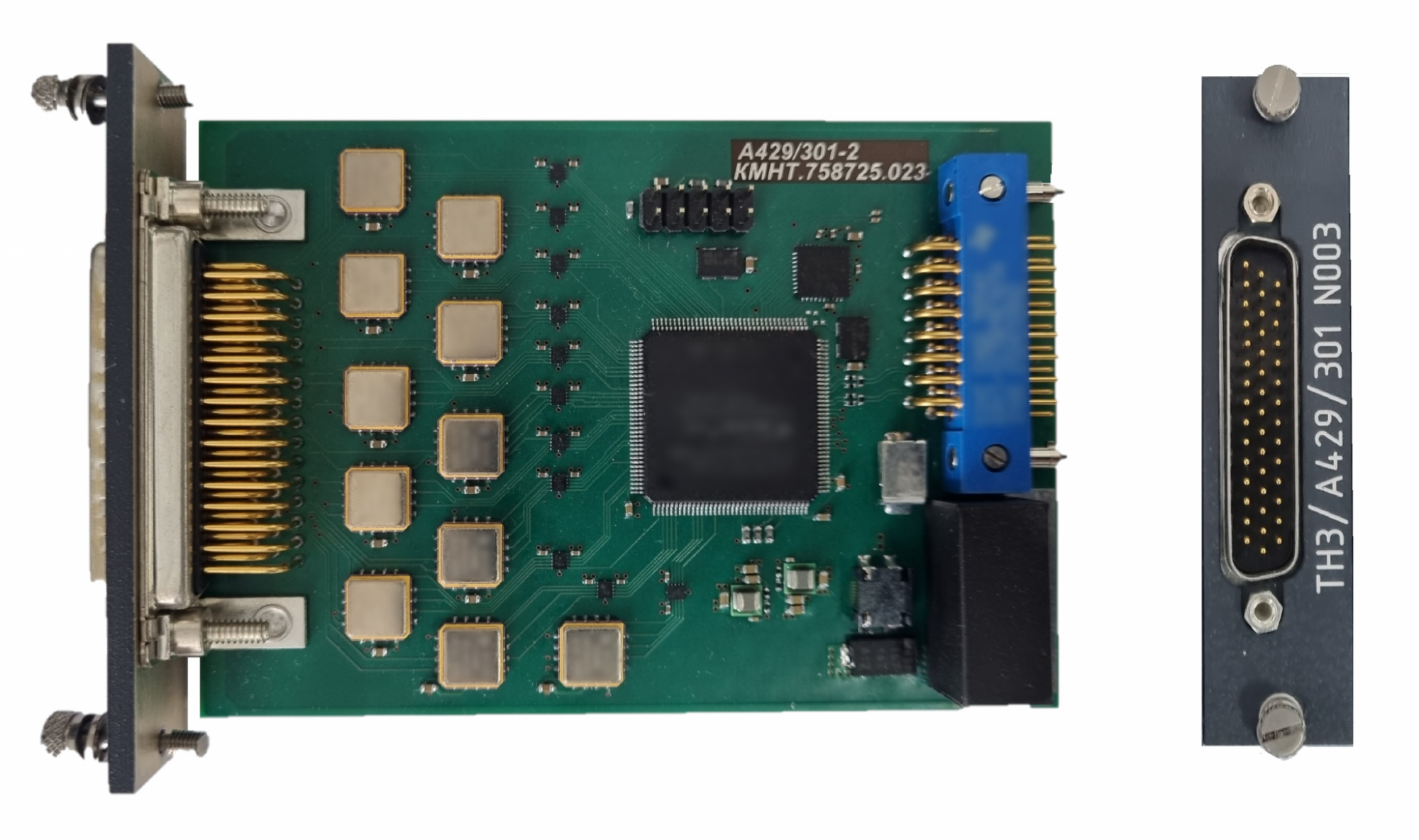

ТН3/А429/301 – модуль приёма последовательного кода по ГОСТ 18977‑79 и по РТМ 1495‑84 с изменением 3 (ARINC 429)
Модуль ТН3/А429/301 предназначен для приема сигналов последовательного кода по ГОСТ 18977-79 и по РТМ 1495-84 с изменением 3 (ARINC-429) по 24 линиям. Определение частоты входного потока происходит автоматически, поэтому отсутствует необходимость предварительной настройки входных приемников. Регистрация параметров происходит в режиме монитор, то есть все данные, поступающие по линии, регистрируются в полном объеме, без прореживания. Регистрация осуществляется пакетами с периодичностью 1024 раза в секунду. Внутри пакета данные со всех линий располагаются последовательно в темпе поступления.
Технические характеристики модуля ТН3/А429/301
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных линий по ГОСТ 18977‑79 и по РТМ 1495‑84 с изменением 3 (ARINC-429) |
22 |
|
Количество модулей приема – до 10 |
|
2 |
Режимы сбора данных (ARINC-429) |
монитор |
|
|
|
3 |
Частота входного потока (ARINC 429) |
12,5±25%; 50±10%; 100±10% |
кГц |
Настраивается автоматически для каждой линии |
Распределение сигналов по контактам разъемов модуля ТН3/А429/301
|
Разъемы X1 (VS-25-ST-DSUB-HD-ER -1655218) |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
31 |
Вход A линии 1ARINC |
Вход A и B линии 1 по ГОСТ 18977-79 |
|
32 |
Вход B линии 1ARINC |
|
|
16 |
Вход A линии 2ARINC |
Вход A и B линии 2 по ГОСТ 18977-79 |
|
1 |
Вход B линии 2ARINC |
|
|
17 |
Вход A линии 3ARINC |
Вход A и B линии 3 по ГОСТ 18977-79 |
|
2 |
Вход B линии 3 ARINC |
|
|
33 |
Вход A линии 4ARINC |
Вход A и B линии 4 по ГОСТ 18977-79 |
|
34 |
Вход B линии 4 ARINC |
|
|
18 |
Вход A линии 5 ARINC |
Вход A и B линии 5 по ГОСТ 18977-79 |
|
3 |
Вход B линии 5ARINC |
|
|
19 |
Вход A линии 6ARINC |
Вход A и B линии 6 по ГОСТ 18977-79 |
|
4 |
Вход B линии 6 ARINC |
|
|
35 |
Вход A линии 7ARINC |
Вход A и B линии 7 по ГОСТ 18977-79 |
|
36 |
Вход B линии 7 ARINC |
|
|
20 |
Вход A линии 8ARINC |
Вход A и В линии 8 по ГОСТ 18977-79 |
|
5 |
Вход B линии 8ARINC |
|
|
21 |
Вход A линии 9 ARINC |
Вход A и B линии 9 по ГОСТ 18977-79 |
|
6 |
Вход B линии 9 ARINC |
|
|
37 |
Вход A линии 10 ARINC |
Вход A и B линии 10 по ГОСТ 18977-79 |
|
38 |
Вход B линии 10 ARINC |
|
|
22 |
Вход A линии 11 ARINC |
Вход A и B линии 11 по ГОСТ 18977-79 |
|
7 |
Вход B линии 11 ARINC |
|
|
23 |
Вход A линии 12ARINC |
Вход A и B линии 12 по ГОСТ 18977-79 |
|
8 |
Вход B линии 12ARINC |
|
|
39 |
Вход A линии 13 ARINC |
Вход A и B линии 13 по ГОСТ 18977-79 |
|
40 |
Вход B линии 13 ARINC |
|
|
24 |
Вход A линии 14 ARINC |
Вход A и B линии 14 по ГОСТ 18977-79 |
|
9 |
Вход B линии 14 ARINC |
|
|
25 |
Вход A линии 15 ARINC |
Вход A и B линии 15 по ГОСТ 18977-79 |
|
10 |
Вход B линии 15 ARINC |
|
|
41 |
Вход A линии 16 ARINC |
Вход A и B линии 16 по ГОСТ 18977-79 |
|
42 |
Вход B линии 16 ARINC |
|
|
26 |
Вход A линии 17 ARINC |
Вход A и B линии 17 по ГОСТ 18977-79 |
|
11 |
Вход B линии 17 ARINC |
|
|
27 |
Вход A линии 18 ARINC |
Вход A и B линии 18 по ГОСТ 18977-79 |
|
12 |
Вход B линии 18 ARINC |
|
|
43 |
Вход A линии 19 ARINC |
Вход A и B линии 19 по ГОСТ 18977-79 |
|
44 |
Вход B линии 19 ARINC |
|
|
28 |
Вход A линии 20 ARINC |
Вход A и B линии 20 по ГОСТ 18977-79 |
|
13 |
Вход B линии 20 ARINC |
|
|
29 |
Вход A линии 21 ARINC |
Вход A и B линии 21 по ГОСТ 18977-79 |
|
14 |
Вход B линии 21 ARINC |
|
|
30 |
Вход A линии 22 ARINC |
Вход A и B линии 22 по ГОСТ 18977-79 |
|
15 |
Вход B линии 22 ARINC |
|
Модуль ТН3/А429/301 комплектуется ответным разъемом VS-25-BU-DSUB-HD-EG - 1655221 (контакты под пайку) или аналогичным.
