Модуль предназначен для приёма сигналов последовательного кода по стандарту IRIG 106 96 Гл.4 от КАМ-500 по 4 линиям, последовательного кода RS-232 и кода RS-422/485

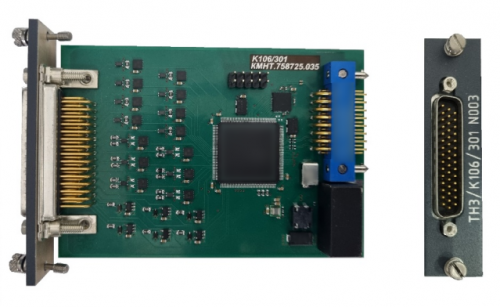

ТН3/К106/301 – модуль приёма последовательного кода по стандарту IRIG 106‑96 Гл.4 от КАМ-500 и последовательного кода RS-232/422/485
Модуль ТН3/К106/301 предназначен для приёма сигналов последовательного кода по стандарту IRIG 106‑96 Гл.4 от КАМ-500 по 4 линиям, последовательного кода RS-232 по 6 линиям и последовательного кода RS-422/485 по 6 линиям. Регистрация параметров производится в виде пяти пакетов: четыре на каждый вход IRIG 106-96 и один на все входы RS, где данные линий располагаются последовательно в темпе поступления.
Технические характеристики модуля ТН3/К106/301
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных линий по стандарту IRIG 106‑96 Гл.4 от KAM-500 |
4 |
|
Количество модулей приема – до 10 |
|
2 |
Максимальная информативность каждой линии IRIG |
16 |
Мбит/с |
|
|
3 |
Вид входного сигнала от KAM-500 |
NRZ-L + DCLK |
|
С характеристиками RS-422 |
|
4 |
Разрядность слова данных от KAM-500 |
8…16 |
бит |
+ 1 разряд четность (нечетность) |
|
5 |
Количество входных линий RS‑232/422/485 по стандарту RS-232 по стандарту RS-422/485 |
6 6 |
|
Количество модулей приема – до 10 |
|
6 |
Скорость входного потока RS |
300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 125000, 153600, 230400, 250000, 460800, 500000, 921600, 1000000, 20000001, 30000001, 40000001 |
бит/с |
Выбирается программно для каждой линии |
1Скорости 2 000 000, 3 000 000 и 4 000 000 бит/с доступны только для линий RS‑422/485
Распределение сигналов по контактам разъемов модуля ТН3/К106/301
|
Разъем X1 (S-25-ST-DSUB-HD-ER -1655218) |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
31 |
Вход IRIG 1 DATA+ |
Прямой и инверсный входы последовательной линии данных IRIG 106‑96 №1 от KAM-500 |
|
32 |
Вход IRIG 1 DATA– |
|
|
17 |
Вход IRIG 1 DCLK+ |
Прямой и инверсный входы последовательной линии синхронизации данных IRIG 106‑96 №1 от KAM-500 |
|
2 |
Вход IRIG 1 DCLK– |
|
|
16 |
Вход IRIG 2 DATA+ |
Прямой и инверсный входы последовательной линии данных IRIG 106‑96 №2 от KAM-500 |
|
1 |
Вход IRIG 2 DATA– |
|
|
18 |
Вход IRIG 2 DCLK+ |
Прямой и инверсный входы последовательной линии синхронизации данных IRIG 106‑96 №2 от KAM-500 |
|
3 |
Вход IRIG 2 DCLK– |
|
|
21 |
Вход IRIG 3 DATA+ |
Прямой и инверсный входы последовательной линии данных IRIG 106‑96 №3 от KAM-500 |
|
6 |
Вход IRIG 3 DATA– |
|
|
19 |
Вход IRIG 3 DCLK+ |
Прямой и инверсный входы последовательной линии синхронизации данных IRIG 106‑96 №3 от KAM-500 |
|
4 |
Вход IRIG 3 DCLK– |
|
|
22 |
Вход IRIG 4 DATA+ |
Прямой и инверсный входы последовательной линии данных IRIG 106‑96 №4 от KAM-500 |
|
7 |
Вход IRIG 4 DATA– |
|
|
20 |
Вход IRIG 4 DCLK+ |
Прямой и инверсный входы последовательной линии синхронизации данных IRIG 106‑96 №4 от KAM-500 |
|
5 |
Вход IRIG 4 DCLK– |
|
|
37,33 |
Корпус |
Корпус прибора |
|
35 |
FORMAT[0] |
Параллельный вход управления номером формата KAM-500 (уровень ТТЛ)1 |
|
39 |
FORMAT[1] |
|
|
40 |
FORMAT[2] |
|
|
36 |
FORMAT[3] |
|
|
34 |
Общий |
Общий вывод |
|
23 |
Вход A линии 1RS-422/485 |
Прямой и инверсный входы линии 1 RS-422/485 |
|
8 |
Вход B линии 1RS-422/485 |
|
|
24 |
Вход A линии 2RS-422/485 |
Прямой и инверсный входы линии 2 RS-422/485 |
|
9 |
Вход B линии 2RS-422/485 |
|
|
25 |
Вход A линии 3RS-422/485 |
Прямой и инверсный входы линии 3 RS-422/485 |
|
10 |
Вход B линии 3RS-422/485 |
|
|
26 |
Вход A линии 4RS-422/485 |
Прямой и инверсный входы линии 4 RS-422/485 |
|
11 |
Вход B линии 4RS-422/485 |
|
|
27 |
Вход A линии 5 RS-422/485 |
Прямой и инверсный входы линии 5 RS-422/485 |
|
12 |
Вход B линии 5 RS-422/485 |
|
|
28 |
Вход A линии 6 RS-422/485 |
Прямой и инверсный входы линии 6 RS-422/485 |
|
13 |
Вход B линии 6 RS-422/485 |
|
|
43 |
Вход линии 1 RS-232 |
Вход линии 1 RS-232 |
|
29 |
Вход линии 2RS-232 |
Вход линии 2RS-232 |
|
14 |
Вход линии 3RS-232 |
Вход линии 3RS-232 |
|
44 |
Вход линии 4RS-232 |
Вход линии 4RS-232 |
|
30 |
Вход линии 5RS-232 |
Вход линии 5 RS-232 |
|
15 |
Вход линии 6RS-232 |
Вход линии 6 RS-232 |
|
42 |
Общий |
Общий вывод |
|
41 |
Корпус |
Корпус прибора |
1 Общий вход (4 разряда) управления номером формата (от 0 до 14) для всех четырех входов IRIG или индивидуальные входа (1 разряд) управления номером формата (0 или 1) соответственно для каждого входа IRIG. Режим управления определяется заданием на работу.
Модуль ТН3/К106/301 комплектуется ответным разъемом VS-25-BU-DSUB-HD-EG - 1655221 (контакты под пайку) или аналогичным.
