Модуль предназначен для приёма сигналов последовательного кода по ГОСТ Р 52070‑2003 (МКИО)

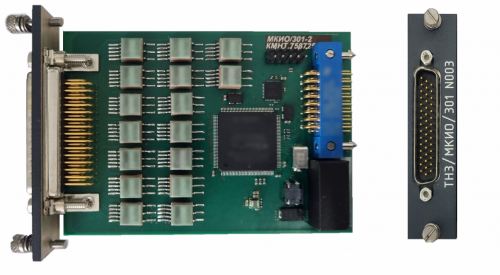

ТН3/МКИО/301 – модуль приёма последовательного кода по ГОСТ Р 52070‑2003 (МКИО)
Модуль ТН3/МКИО/301 предназначен для приёма сигналов последовательного кода по ГОСТ Р 52070‑2003 (МКИО) по 16 линиям (8 основным и 8 резервным). Регистрация параметров происходит в режиме монитор, то есть все данные, поступающие по линии, регистрируются в полном объеме, без прореживания. Регистрация осуществляется пакетами с периодичностью 1024 раза в секунду. Внутри пакета данные со всех линий располагаются последовательно в темпе поступления.
Технические характеристики модуля ТН3/МКИО/301
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных линий по ГОСТ Р 52070‑2003 (МКИО) |
8 основных, 8 резервных |
|
Количество модулей приема – до 10 |
|
2 |
Режим приема информации по ГОСТ Р 52070‑2003 (МКИО) |
безадресный монитор |
|
|
Распределение сигналов по контактам разъемов модуля ТН3/МКИО/301
|
Разъем X1 (VS-25-ST-DSUB-HD-ER -1655218) |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
31 |
Вход А основной линии 1 МКИО |
Входы А и B основной линии 1 по ГОСТ Р 52070‑2003 |
|
32 |
Вход B основной линии 1 МКИО |
|
|
16 |
Вход А резервной линии 1 МКИО |
Входы А и B резервной линии 1 по ГОСТ Р 52070‑2003 |
|
1 |
Вход B резервной линии 1 МКИО |
|
|
17 |
Вход А основной линии 2 МКИО |
Входы А и B основной линии 2 по ГОСТ Р 52070‑2003 |
|
2 |
Вход B основной линии 2 МКИО |
|
|
18 |
Вход А резервной линии 2 МКИО |
Входы А и B резервной линии 2 по ГОСТ Р 52070‑2003 |
|
3 |
Вход B резервной линии 2 МКИО |
|
|
19 |
Вход А основной линии 3 МКИО |
Входы А и B основной линии 3 по ГОСТ Р 52070‑2003 |
|
4 |
Вход B основной линии 3 МКИО |
|
|
20 |
Вход А резервной линии 3 МКИО |
Входы А и B резервной линии 3 по ГОСТ Р 52070‑2003 |
|
5 |
Вход B резервной линии 3 МКИО |
|
|
21 |
Вход А резервной линии 4 МКИО |
Входы А и B основной линии 4 по ГОСТ Р 52070‑2003 |
|
6 |
Вход B резервной линии 4 МКИО |
|
|
22 |
Вход А резервной линии 4 МКИО |
Входы А и B резервной линии 4 по ГОСТ Р 52070‑2003 |
|
7 |
Вход B резервной линии 4 МКИО |
|
|
23 |
Вход А резервной линии 5 МКИО |
Входы А и B основной линии 5 по ГОСТ Р 52070‑2003 |
|
8 |
Вход B резервной линии 5 МКИО |
|
|
24 |
Вход А резервной линии 5 МКИО |
Входы А и B резервной линии 5 по ГОСТ Р 52070‑2003 |
|
9 |
Вход B резервной линии 5 МКИО |
|
|
25 |
Вход А резервной линии 6 МКИО |
Входы А и B основной линии 6 по ГОСТ Р 52070‑2003 |
|
10 |
Вход B резервной линии 6 МКИО |
|
|
26 |
Вход А резервной линии 6 МКИО |
Входы А и B резервной линии 6 по ГОСТ Р 52070‑2003 |
|
11 |
Вход B резервной линии 6 МКИО |
|
|
27 |
Вход А резервной линии 7 МКИО |
Входы А и B основной линии 7 по ГОСТ Р 52070‑2003 |
|
12 |
Вход B резервной линии 7 МКИО |
|
|
28 |
Вход А резервной линии 7 МКИО |
Входы А и B резервной линии 7 по ГОСТ Р 52070‑2003 |
|
13 |
Вход B резервной линии 7 МКИО |
|
|
29 |
Вход А резервной линии 8 МКИО |
Входы А и B основной линии 8 по ГОСТ Р 52070‑2003 |
|
14 |
Вход B резервной линии 8 МКИО |
|
|
30 |
Вход А резервной линии 8 МКИО |
Входы А и B резервной линии 8 по ГОСТ Р 52070‑2003 |
|
15 |
Вход B резервной линии 8 МКИО |
|
Модуль ТН3/МКИО/301 комплектуется ответным разъемом VS-25-BU-DSUB-HD-EG - 1655221 (контакты под пайку) или аналогичным.
