Модуль приёма сигналов разовых команд с изолированными входами, регулируемым порогом напряжения срабатывания в диапазоне +/-30 В с преобразованием частота/код, период (длительность импульса)/код

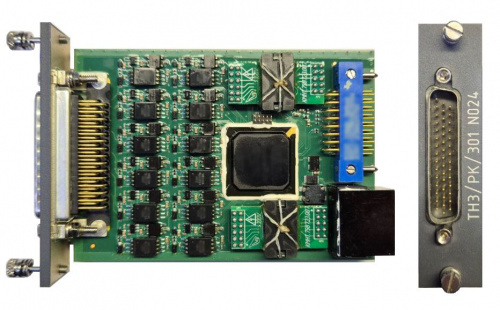

ТН3/РК/301 – модуль приёма сигналов разовых команд с изолированными входами, регулируемым порогом напряжения срабатывания в диапазоне +/-30 В с преобразованием частота/код, период (длительность импульса)/код.
Модуль ТН3/РК/301 предназначен для приёма сигналов разовых команд (РК). Диапазон входных сигналов от минус 30 В до 30 В. Для регистрации сигналов в модуле используются изолированные аналогово-цифровые преобразователи. Каждый канал можно настроить на свои пороги срабатывания по напряжению и частоту регистрации. У каждого канала содержится отключаемый источник напряжения для реализации регистрации РК типа «сухой контакт». Модуль позволяет формировать код пропорционального частоте РК, периоду, или длительности импульса (принцип работы и формат данных модуля аналогичен ТН3/СЧ/001 и ТН3/СЧ/301).Технические характеристики модуля ТН3/РК/301
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных линий РК |
24 |
|
Количество модулей приема – до 10 |
|
2 |
Значение входных сигналов РК |
от минус 30 до 30 |
В |
|
|
3 |
Диапазон регулировки порогов срабатывания РК |
от минус 30 до 30 |
В |
Выбирается программно для каждого канала |
|
4 |
Частота регистрации РК |
Из ряда 2N от 1 до 1024 |
Гц |
Выбирается программно для каждого канала |
|
5 |
Режимы преобразования входных сигналов |
частота/код, период/код, длительность импульса/код |
|
|
|
6 |
Частота дискретизации при преобразовании период (длительность импульса) / код |
131.072 |
кГц |
|
|
7 |
Входное сопротивление линий, не менее |
100 |
кОм |
|
|
8 |
Минимальная длительность сигнала РК |
50 |
мкс |
|
Модуль ТН3/РК/301 комплектуется ответным разъемом VS-25-BU-DSUB-HD-EG – 1655221 (контакты под пайку) или аналогичным.
Распределение сигналов по контактам разъемов модуля ТН3/РК/301
|
Разъемы X1 (VS-25-ST-DSUB-HD-ER -1655218) |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход разовой команды 1 |
Вход 1 измеряемого сигнала разовой команды |
|
2 |
Вход разовой команды 2 |
Вход 2 измеряемого сигнала разовой команды |
|
3 |
Общий для команд 1 и 2 |
Общий вход сигналов разовых команд 1 и 2 |
|
4 |
Вход разовой команды 3 |
Вход 3 измеряемого сигнала разовой команды |
|
5 |
Вход разовой команды 4 |
Вход 4 измеряемого сигнала разовой команды |
|
6 |
Общий для команд 3 и 4 |
Общий вход сигналов разовых команд 3 и 4 |
|
7 |
Вход разовой команды 5 |
Вход 5 измеряемого сигнала разовой команды |
|
8 |
Вход разовой команды 6 |
Вход 6 измеряемого сигнала разовой команды |
|
9 |
Общий для команд 5 и 6 |
Общий вход сигналов разовых команд 5 и 6 |
|
10 |
Вход разовой команды 7 |
Вход 7 измеряемого сигнала разовой команды |
|
11 |
Вход разовой команды 8 |
Вход 8 измеряемого сигнала разовой команды |
|
12 |
Общий для команд 7 и 8 |
Общий вход сигналов разовых команд 7 и 8 |
|
13 |
Вход разовой команды 9 |
Вход 9 измеряемого сигнала разовой команды |
|
14 |
Вход разовой команды 10 |
Вход 10 измеряемого сигнала разовой команды |
|
15 |
Общий для команд 9 и 10 |
Общий вход сигналов разовых команд 9 и 10 |
|
16 |
Вход разовой команды 11 |
Вход 11 измеряемого сигнала разовой команды |
|
17 |
Вход разовой команды 12 |
Вход 12 измеряемого сигнала разовой команды |
|
18 |
Общий для команд 11 и 12 |
Общий вход сигналов разовых команд 11 и 12 |
|
19 |
Вход разовой команды 13 |
Вход 13 измеряемого сигнала разовой команды |
|
20 |
Вход разовой команды 14 |
Вход 14 измеряемого сигнала разовой команды |
|
21 |
Общий для команд 13 и 14 |
Общий вход сигналов разовых команд 13 и 14 |
|
22 |
Вход разовой команды 15 |
Вход 15 измеряемого сигнала разовой команды |
|
23 |
Вход разовой команды 16 |
Вход 16 измеряемого сигнала разовой команды |
|
24 |
Общий для команд 15 и 16 |
Общий вход сигналов разовых команд 15 и 16 |
|
25 |
Вход разовой команды 17 |
Вход 17 измеряемого сигнала разовой команды |
|
26 |
Вход разовой команды 18 |
Вход 18 измеряемого сигнала разовой команды |
|
27 |
Общий для команд 17 и 18 |
Общий вход сигналов разовых команд 17 и 18 |
|
28 |
Вход разовой команды 19 |
Вход 19 измеряемого сигнала разовой команды |
|
29 |
Вход разовой команды 20 |
Вход 20 измеряемого сигнала разовой команды |
|
30 |
Общий для команд 19 и 20 |
Общий вход сигналов разовых команд 19 и 20 |
|
31 |
Вход разовой команды 21 |
Вход 21 измеряемого сигнала разовой команды |
|
32 |
Вход разовой команды 22 |
Вход 22 измеряемого сигнала разовой команды |
|
33 |
Общий для команд 21 и 22 |
Общий вход сигналов разовых команд 21 и 22 |
|
34 |
Вход разовой команды 23 |
Вход 23 измеряемого сигнала разовой команды |
|
35 |
Вход разовой команды 24 |
Вход 24 измеряемого сигнала разовой команды |
|
36 |
Общий для команд 23 и 24 |
Общий вход сигналов разовых команд 23 и 24 |
|
37 |
Не используется |
|
|
38 |
Не используется |
|
|
39 |
Не используется |
|
|
40 |
Не используется |
|
|
41 |
Не используется |
|
|
42 |
Не используется |
|
|
43 |
Корпус |
Корпус прибора |
|
44 |
Корпус |
Корпус прибора |
