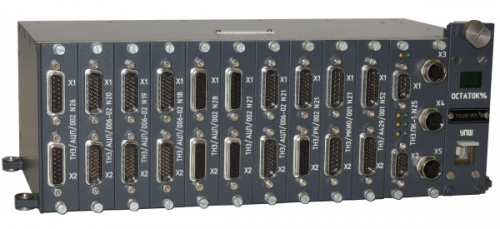

ТН3 бортовой твердотельный накопитель цифровой и аналоговой информации
Бортовой твердотельный накопитель цифровой и аналоговой информации ТН3 предназначен для информационного обеспечения лётных испытаний авиационной техники и используется в качестве регистратора цифровой и аналоговой информации как в составе СБИ, так и автономно.
Представляет собой блок, состоящий из съёмной кассеты энергонезависимой памяти и бортового кожуха с платой сбора и 4, 6, 8 или 10 слотами для установки модулей сбора информации цифровых и аналоговых линий.
Плата сбора имеет два входа для приёма сигналов по стандартам:
· 100BASE-TX Ethernet (AFDX) (ТН3.ПК-1) или
· INCITS 424-2007 (FC-FS-2) (Fibre Channel) (ТН3.ФЧ-1).
Синхронизация ТН3 осуществляется от внешних источников (в том числе, МБХВ-01 или другого накопителя ТН3) или от установленного модуля ТН3/СНС/001.
Передача зарегистрированной информации из накопителя ТН3 в ПЭВМ осуществляется по шине USB 2.0 или 1000BASE-TX Ethernet, также расположенных на передней панели кожуха.
Представляет собой блок, состоящий из съёмной кассеты энергонезависимой памяти и бортового кожуха с платой сбора и 4, 6, 8 или 10 слотами для установки модулей сбора информации цифровых и аналоговых линий.
Плата сбора имеет два входа для приёма сигналов по стандартам:
· 100BASE-TX Ethernet (AFDX) (ТН3.ПК-1) или
· INCITS 424-2007 (FC-FS-2) (Fibre Channel) (ТН3.ФЧ-1).
Синхронизация ТН3 осуществляется от внешних источников (в том числе, МБХВ-01 или другого накопителя ТН3) или от установленного модуля ТН3/СНС/001.
Передача зарегистрированной информации из накопителя ТН3 в ПЭВМ осуществляется по шине USB 2.0 или 1000BASE-TX Ethernet, также расположенных на передней панели кожуха.
№ п/п | Характеристика | Кожух ТН3.100 | Кожух ТН3.300 | Единица измерения | Примечание |
1 |
Входы сигналов внешней синхронизации: |
131072 Гц, 1 Гц, Московское время |
131072 Гц, 1 Гц, Московское время |
- | От другой системы сбора или других устройств |
2 |
Выходы сигналов синхронизации: |
131072 Гц, 1 Гц, Московское время |
131072 Гц, 1 Гц, Московское время |
- | Для синхронизации системы сбора и других устройств |
3 |
Погрешность синхронизации распределенных блоков |
10 |
10 | мкс | Не более |
4 | Количество модулей в кожухе сбора данных |
до 10 |
до 10 | шт | |
5 |
Разрядность АЦП, не менее |
12 | 16 | бит | Зависит от модуля |
6 | Максимальная частота преобразования | 65 | 131 | кГц | |
7 |
Количество распределенных блоков сбора данных |
- | до 20 | шт | Зависит от конфигурации |
8 | Взаимодействие с ПЭВМ в режиме реального времени |
Шина Ethernet 1000BASE‑TX |
Шина Ethernet 1000BASE‑TX |
Передача регистрируемой информации | |
9 | Взаимодействие съёмной кассеты с ПЭВМ | Шина USB2.0 , разъем USB-B | Шина USB 3.0, разъем USB-С | ||
10 |
Объем накопления информации |
64…128 | 128…512 | Гб | |
11 | Скорость записи информации на кассету | 50 | 400 | Мб/сек | |
12 |
Время готовности к регистрации от момента подачи электропитания, не более |
3 | 3 | с | Кроме модуля приёма сигналов СНС |
13 | Число съемов кассеты памяти, не менее | 1000 | 1000 |
|
|
14 |
Время непрерывной работы |
24 | 24 | ч | |
15 |
Напряжение электропитания по ГОСТ Р 54073-2010 |
от 24 до 29,4 |
от 24 до 29,4 | В | |
16 | Потребляемый ток, не более | 2 | 2,5 | А | |
17 |
Габаритные размеры |
320×171×118 | 294х117х80 | мм | |
18 |
Масса |
~4 |
~2 |
кг |
Зависит от установленных модулей |
