Модуль приема сигналов переменного тока низкого уровня или сигналов от одиночных тензорезисторов

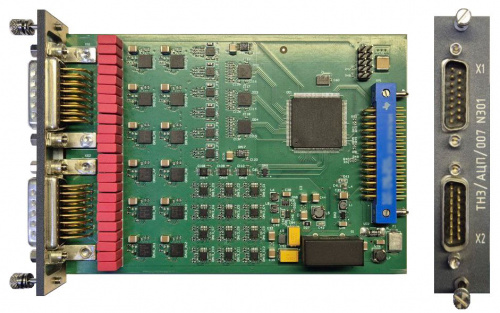

ТН3/АЦП/007 – модуль приема сигналов переменного тока низкого уровня или сигналов от одиночных тензорезисторов
Модуль ТН3/АЦП/007 предназначен для приёма аналоговых сигналов от датчиков и преобразования их в цифровую форму, а также для питания датчиков постоянным током. Имеет в своём составе 12 аналого-цифровых преобразователей с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Также в составе модуле имеются 12 независимых программируемых источников тока с дифференциальными выходами для питания датчиков (терморезисторов), подключенных к входным линиям датчиков. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.
Технические характеристики модуля ТН3/АЦП/007
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных аналоговых линий приёма сигналов с дифференциальными входами |
12 |
|
Количество модулей приема – до 10 |
|
2 |
Диапазоны входных аналоговых сигналов, ±Uвх |
±0,5, ±1, ±2, ±4, ±8, ±16 |
мВ |
программируются индивидуально для каждой линии |
|
3 |
Разрядность аналого-цифрового преобразователя (АЦП) |
16 |
бит |
|
|
4 |
Частота дискретизации АЦП, FАЦП |
из ряда 2N от 1024 до 65 536 |
Гц |
выбирается программно одинаково для всех АЦП |
|
5 |
Частота регистрации аналогового сигнала, FРЕГ |
из ряда 2N от FАЦП/64 до FАЦП |
Гц |
выбирается программно для каждого канала |
|
6 |
Диапазон частот регистрируемого аналогового сигнала |
От 10 до 0,4×FРЕГ |
Гц |
|
|
7 |
Входное сопротивление аналоговых входов, не менее |
200 |
кОм |
в рабочем состоянии |
|
8 |
Основная погрешность преобразования аналоговых сигналов, не более |
0, 2 |
% |
|
|
9 |
Дополнительная погрешность, не более |
0,3 |
% |
|
|
10 |
Количество источников тока с дифференциальными выходами |
12 |
|
Соеденены со входными линиями |
|
11 |
Значение тока |
|
мА |
Сопротивление нагрузки из расчета 3000/Iпит (мА), Ом |
|
12 |
Погрешность установки значения тока, не более |
±10 |
мкА |
|
Модуль ТН3/АЦП/007 комплектуется двумя ответными разъемами VS-15-BU-DSUB-EG (контакты под пайку).
Распределение сигналов по контактам разъемов модуля ТН3/АЦП/007
|
Разъемы X1, X2 (VS-15-ST-DSUB-ER)1 |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход аналоговый отрицательный 1, 7 |
Отрицательный вход 1, 7 измеряемого аналогового сигнала |
|
2 |
Вход аналоговый отрицательный 2, 8 |
Отрицательный вход 2, 8 измеряемого аналогового сигнала |
|
3 |
Вход аналоговый отрицательный 3, 9 |
Отрицательный вход 3, 9 измеряемого аналогового сигнала |
|
4 |
Вход аналоговый отрицательный 4, 10 |
Отрицательный вход 4, 10 измеряемого аналогового сигнала |
|
5 |
Вход аналоговый отрицательный 5, 11 |
Отрицательный вход 5, 11 измеряемого аналогового сигнала |
|
6 |
Вход аналоговый отрицательный 6, 12 |
Отрицательный вход 6, 12 измеряемого аналогового сигнала |
|
7 |
Общий аналоговый |
|
|
8 |
Общий аналоговый |
|
|
9 |
Вход аналоговый положительный 1, 7 |
Положительный вход 1, 7 измеряемого аналогового сигнала |
|
10 |
Вход аналоговый положительный 2, 8 |
Положительный вход 2, 8 измеряемого аналогового сигнала |
|
11 |
Вход аналоговый положительный 3, 9 |
Положительный вход 3, 9 измеряемого аналогового сигнала |
|
12 |
Вход аналоговый положительный 4, 10 |
Положительный вход 4, 10 измеряемого аналогового сигнала |
|
13 |
Вход аналоговый положительный 5, 11 |
Положительный вход 5, 11 измеряемого аналогового сигнала |
|
14 |
Вход аналоговый положительный 6, 12 |
Положительный вход 6, 12 измеряемого аналогового сигнала |
|
15 |
Корпус |
Корпус прибора |
1 Номера линий аналоговых входов и выходов для разъёмов X1, X2 указаны через запятую. Первый номер для разъёма X1, второй для разъёма X2 соответственно.
