Модуль приема аналоговых сигналов высокого уровня от систем энергоснабжения с изолированными входами

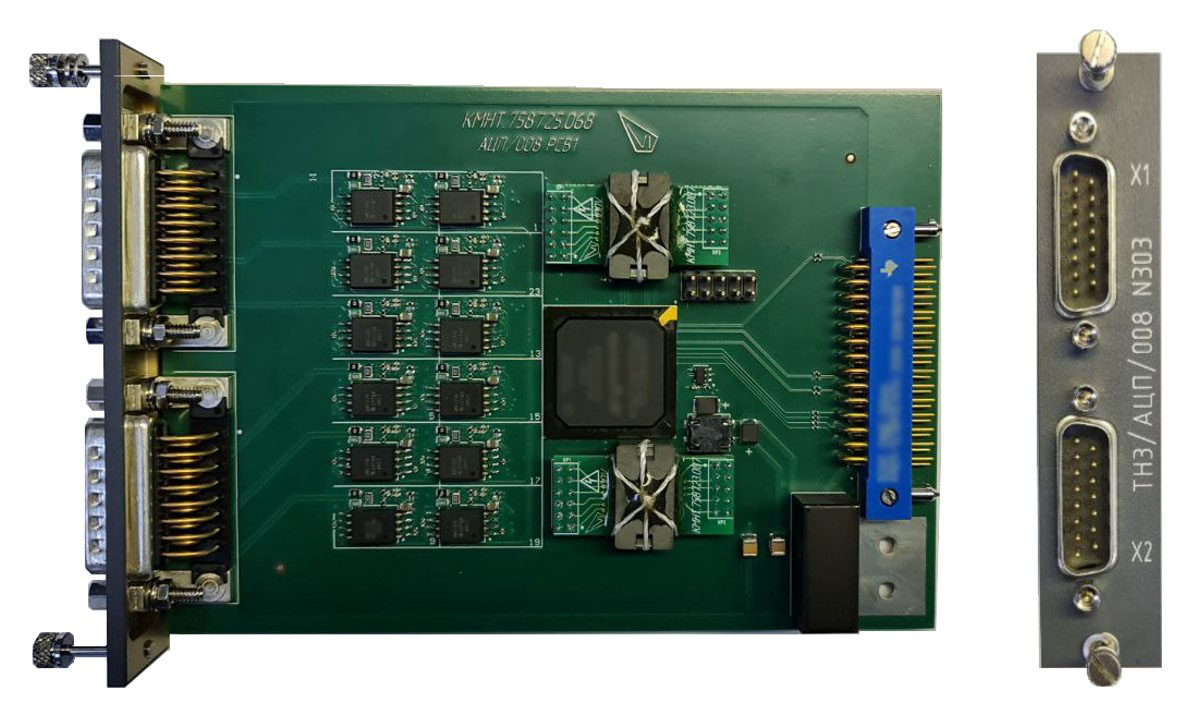

ТН3/АЦП/008 – модуль приема аналоговых сигналов высокого уровня от систем энергоснабжения с изолированными входами.
Модуль ТН3/АЦП/008 предназначен для приёма аналоговых сигналов от систем энергоснабжения и преобразования их в цифровую форму. Имеет в своём составе 12 аналого-цифровых преобразователей с изолированными дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.Технические характеристики модуля ТН3/АЦП/008
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных аналоговых линий приёма сигналов с дифференциальными входами |
12 |
|
Количество модулей приема – до 10 |
|
2 |
Диапазоны входных аналоговых сигналов, ±Uвх |
±5, ±10, ±20, ±40, ±80 |
В |
выбирается программно для каждого канала |
|
3 |
Разрядность аналого-цифрового преобразователя (АЦП) |
16 |
|
|
|
4 |
Частота регистрации аналогового сигнала, FРЕГ |
из ряда 2N
|
Гц |
из ряда 2N
|
|
5 |
Максимальное значение синфазного смещения входного сигнала |
250 |
В |
|
|
6 |
Диапазон частот регистрируемого аналогового сигнала |
от 3 до 0,25×FРЕГ |
Гц |
|
|
7 |
Основная погрешность преобразования входных аналоговых сигналов, не более |
0,2 |
% |
|
|
8 |
Дополнительная погрешность преобразования входных аналоговых сигналов, не более |
0,3 |
% |
|
Модуль ТН3/АЦП/008 комплектуется двумя VS-15-BU-DSUB-EG (контакты под пайку).
Распределение сигналов по контактам разъемов модуля ТН3/АЦП/008
|
Разъемы X1, X2 (VS-15-ST-DSUB-ER)1 |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход аналоговый положительный 1, 7 |
Положительный вход 1, 7 измеряемого аналогового сигнала |
|
2 |
Вход аналоговый положительный 2, 8 |
Положительный вход 2, 8 измеряемого аналогового сигнала |
|
3 |
Вход аналоговый положительный 3, 9 |
Положительный вход 3, 9 измеряемого аналогового сигнала |
|
4 |
Вход аналоговый положительный 4, 10 |
Положительный вход 4, 10 измеряемого аналогового сигнала |
|
5 |
Вход аналоговый положительный 5, 11 |
Положительный вход 5, 11 измеряемого аналогового сигнала |
|
6 |
Вход аналоговый положительный 6, 12 |
Положительный вход 6, 12 измеряемого аналогового сигнала |
|
7 |
|
|
|
8 |
Корпус |
Корпус прибора |
|
9 |
Вход аналоговый отрицательный 1, 7 |
Отрицательный вход 1,7 измеряемого аналогового сигнала |
|
10 |
Вход аналоговый отрицательный 2, 8 |
Отрицательный вход 2,8 измеряемого аналогового сигнала |
|
11 |
Вход аналоговый отрицательный 3, 9 |
Отрицательный вход 3,9 измеряемого аналогового сигнала |
|
12 |
Вход аналоговый отрицательный 4, 10 |
Отрицательный вход 4,10 измеряемого аналогового сигнала |
|
13 |
Вход аналоговый отрицательный 5, 11 |
Отрицательный вход 5,11 измеряемого аналогового сигнала |
|
14 |
Вход аналоговый отрицательный 6, 12 |
Отрицательный вход 6,12 измеряемого аналогового сигнала |
|
15 |
Корпус |
Корпус прибора |
1 Номера линий аналоговых входов и выходов для разъёмов X1, X2 указаны через запятую. Первый номер для разъёма X1, второй для разъёма X2 соответственно.
