Модуль приема аналоговых сигналов от индуктивных, резистивных, емкостных датчиков, включенных по мостовой, с возбуждением напряжением переменного или постоянного тока

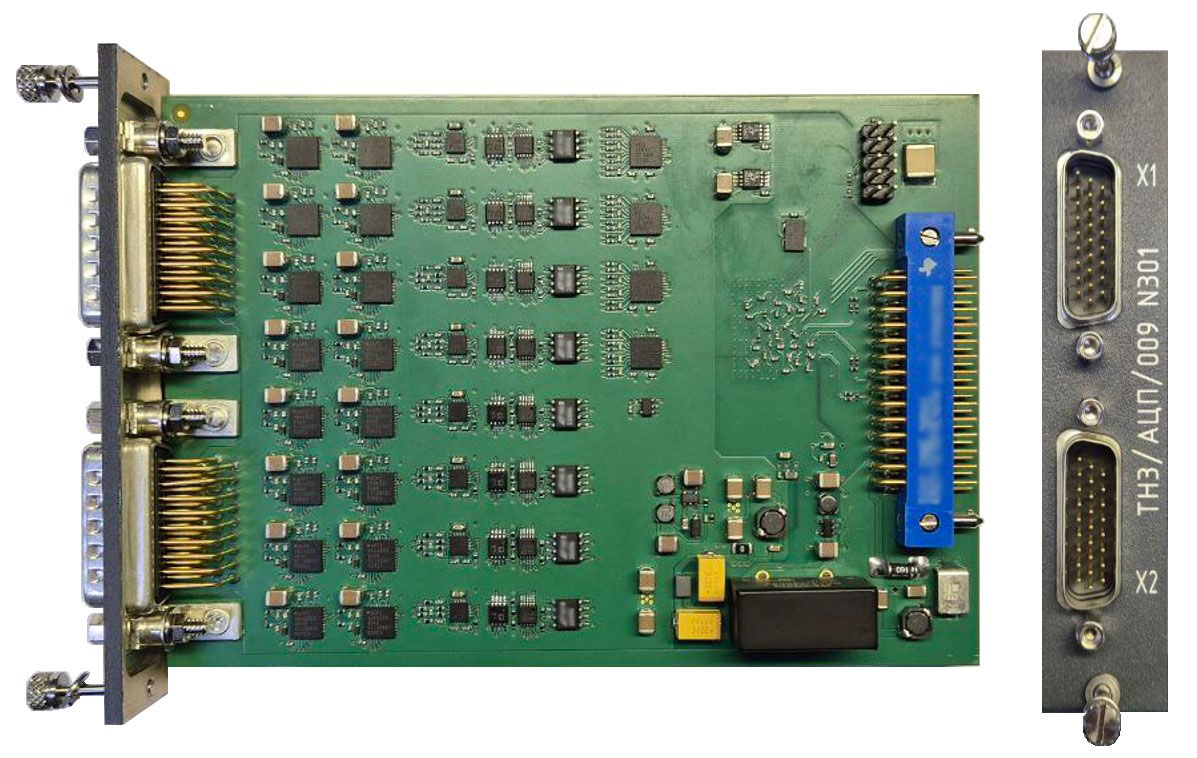

ТН3/АЦП/009 –модуль приема аналоговых сигналов от индуктивных, резистивных, емкостных датчиков, включенных по мостовой или полумостовой схеме, с возбуждением напряжением переменного или постоянного тока.
Модуль ТН3/АЦП/009 приема аналоговых сигналов от индуктивных, резистивных, емкостных датчиков, включенных по мостовой или полумостовой схеме, с возбуждением напряжением переменного или постоянного тока. Имеет в своём составе 16 аналого-цифровых преобразователей с дифференциальными входами и 8 источников возбуждающих напряжений.Входной канал имеет 2 АЦП. К 1-му АЦП подключены выводы непосредственно с датчиков, второй АЦП подключен к линии источника напряжения (может быть внешним, а может использоваться 8 внутренних независимых напряжений), которым питаются датчики. В процессе работы регистрируются соотношение между входными и выходными напряжениями.
Также в составе модуля имеются 8 независимых программируемых источников переменного напряжения с дифференциальными выходами для возбуждения датчиков, которые аппаратно подключенных к входным линиям.
Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.
Технические характеристики модуля ТН3/АЦП/009
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество входных аналоговых линий приёма сигналов с 2-мя дифференциальными входами |
8 |
|
Количество модулей приема – до 10 |
|
|
Количество источников напряжения для питания датчиков |
8 |
|
|
|
2 |
Диапазоны входных аналоговых сигналов, ±Uвх |
±2,56; ±1,28; ±0,64; ±0,32; ±0,16; ±0,08; ±0,04; ±0,02; ±0,01; ±0,005 |
В |
программируются индивидуально для каждой линии |
|
3 |
Диапазоны входных сигналов контроля питания, ±Uкп |
±2,56; ±1,28; ±0,64; ±0,32; ±0,16; ±0,08 |
В |
программируются индивидуально для каждой линии, при использовании питания от внутреннего истоника должны совпадать Uист =Uкп |
|
4 |
Значение напряжения для питания датчиков, ±Uист |
±2,56; ±1,28; ±0,64; ±0,32; ±0,16; ±0,08 |
В |
|
|
|
Диапазон выдаваемой частоты источником напряжения |
из ряда 2N от 0 до 32768 |
Гц |
программируются индивидуально для каждой линии |
|
|
Максимальный потребляемы ток от источника напряжения |
15 |
мА |
для каждого канала |
|
3 |
Разрядность аналого-цифрового преобразователя (АЦП) |
16 |
бит |
|
|
4 |
Частота дискретизации АЦП, FАЦП |
из ряда 2N от 1024 до 65 536 |
Гц |
выбирается программно одинаково для всех АЦП |
|
5 |
Частота регистрации аналогового сигнала, FРЕГ |
из ряда 2N от FАЦП/64 до FАЦП |
Гц |
выбирается программно для каждого канала |
|
6 |
Диапазон частот регистрируемого аналогового сигнала |
От 10 до 0,4×FРЕГ |
Гц |
|
|
7 |
Входное сопротивление аналоговых входов, не менее |
200 |
кОм |
в рабочем состоянии |
|
8 |
Основная погрешность преобразования аналоговых сигналов, не более |
0, 2 |
% |
|
|
9 |
Дополнительная погрешность, не более |
0,3 |
% |
|
Модуль ТН3/АЦП/006 комплектуется двумя ответными разъемами VS-15-BU-DSUB-HD-CD-B (контакты под обжим) или двумя VS-15-BU-DSUB-HD-EG (контакты под пайку).
Распределение сигналов по контактам разъемов модуля ТН3/АЦП/009
|
Разъемы X1, X2 (VS-15-ST-DSUB-HD-ER)1 |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход аналоговый отрицательный 1, 9 |
Отрицательный вход 1,9 измеряемого аналогового сигнала |
|
2 |
Вход аналоговый отрицательный 2, 10 |
Отрицательный вход 2, 10контрольного аналогового сигнала |
|
3 |
Вход аналоговый отрицательный 3, 11 |
Отрицательный вход 3, 11 измеряемого аналогового сигнала |
|
4 |
Вход аналоговый отрицательный 4, 12 |
Отрицательный вход 4, 12контрольного аналогового сигнала |
|
5 |
Вход аналоговый отрицательный 5, 13 |
Отрицательный вход 5, 13 измеряемого аналогового сигнала |
|
6 |
Вход аналоговый отрицательный 6, 14 |
Отрицательный вход 6, 14контрольного аналогового сигнала |
|
7 |
Вход аналоговый отрицательный 7, 15 |
Отрицательный вход 7, 15 измеряемого аналогового сигнала |
|
8 |
Вход аналоговый отрицательный 8, 16 |
Отрицательный вход 8, 16 контрольного аналогового сигнала |
|
9 |
Общий аналоговый |
Общий вход измеряемых аналоговых сигналов |
|
10 |
Вход аналоговый положительный 1, 9 |
Положительный вход 1,9 измеряемого аналогового сигнала |
|
11 |
Вход аналоговый положительный 2, 10 |
Положительный вход 2, 10 контрольного аналогового сигнала |
|
12 |
Вход аналоговый положительный 3, 11 |
Положительный вход 3, 11 измеряемого аналогового сигнала |
|
13 |
Вход аналоговый положительный 4, 12 |
Положительный вход 4, 12контрольного аналогового сигнала |
|
14 |
Вход аналоговый положительный 5, 13 |
Положительный вход 5, 13 измеряемого аналогового сигнала |
|
15 |
Вход аналоговый положительный 6, 14 |
Положительный вход 6, 14контрольного аналогового сигнала |
|
16 |
Вход аналоговый положительный 7, 15 |
Положительный вход 7, 15 измеряемого аналогового сигнала |
|
17 |
Вход аналоговый положительный 8, 16 |
Положительный вход 8, 16 контрольного аналогового сигнала |
|
18 |
Корпус |
Корпус прибора |
|
19 |
Выход генератора напряжения положительный 1 |
Положительный выход 1 питающего напряжения |
|
20 |
Выход генератора напряжения отрицательный 1 |
Отрицательный выход 1 питающего напряжения |
|
21 |
Выход генератора напряжения положительный 2 |
Положительный выход 2 питающего напряжения |
|
22 |
Выход генератора напряжения отрицательный 2 |
Отрицательный выход 2 питающего напряжения |
|
23 |
Выход генератора напряжения положительный 3 |
Положительный выход 3 питающего напряжения |
|
24 |
Выход генератора напряжения отрицательный 3 |
Отрицательный выход 3 питающего напряжения |
|
25 |
Выход генератора напряжения положительный 4 |
Положительный выход 4 питающего напряжения |
|
26 |
Выход генератора напряжения отрицательный 4 |
Отрицательный выход 4 питающего напряжения |
1 Номера линий аналоговых входов и выходов для разъёмов X1, X2 указаны через запятую. Первый номер для разъёма X1, второй для разъёма X2 соответственно.
