Модуль малогабаритный приема аналоговых сигналов переменного напряжения от синусно-косинусных трансформаторов или сельсинов

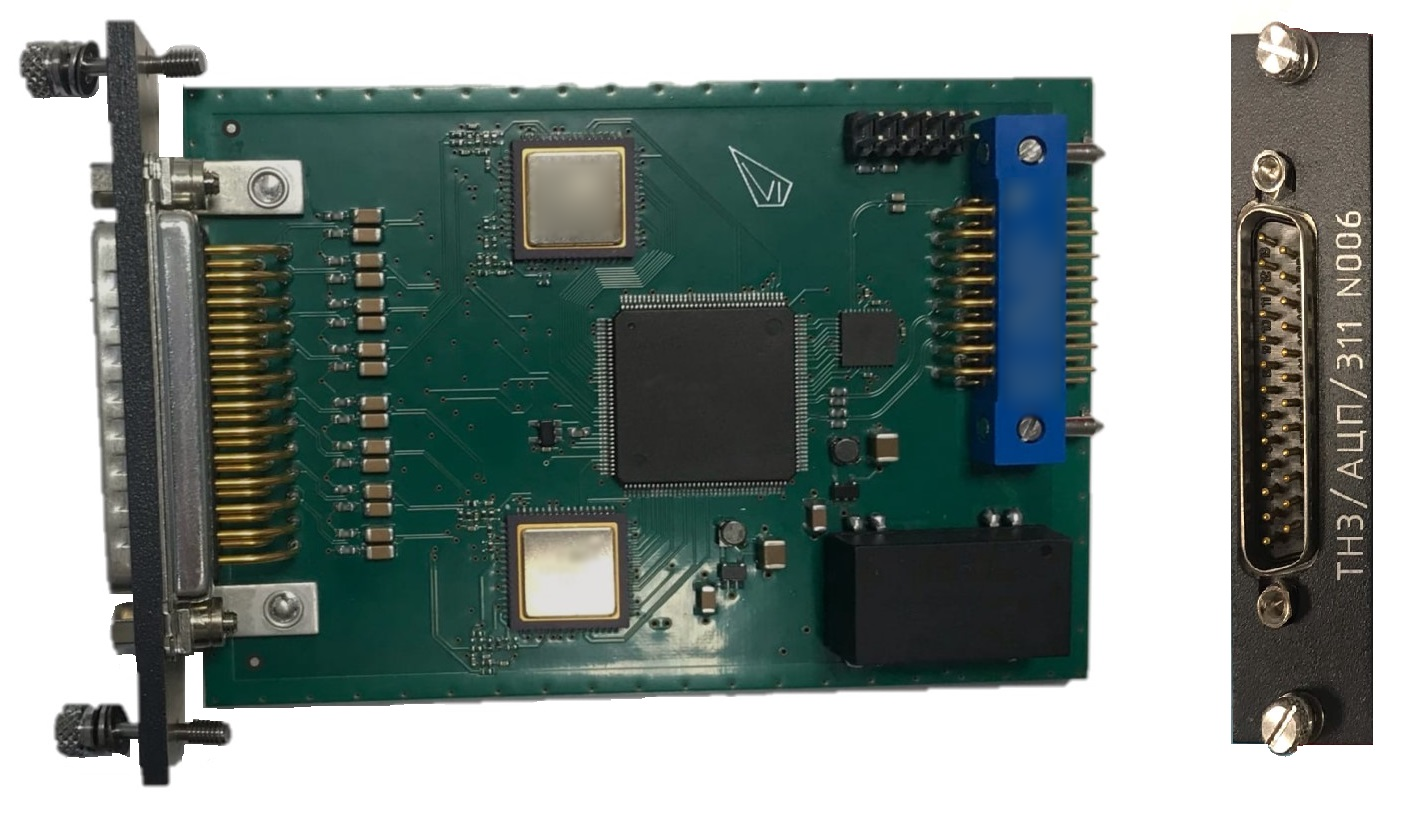

ТН3/АЦП/311 – модуль приема аналоговых сигналов переменного напряжения от синусно-косинусных трансформаторов или сельсинов
Модуль ТН3/АЦП/311 предназначен для измерения угла поворота вала датчиковтипа сельсин и синусно-косинусный вращающийся трансформатор (СКВТ). Возможно подключение до 4 датчиков типа СКВТ или до 2 датчиков типа сельсин.
Технические характеристики модуля ТН3/АЦП/311
|
№ |
Наименование характеристики |
Значение |
Единица измерения |
Примечание |
|
1 |
Количество каналов приема сигналов: –СКВТ; – сельсинов. |
4 2 |
|
Количество модулей приема – до 10 |
|
2 |
Диапазоны действующего значения напряжения частотой 400 Гц: – c выходных обмоток СКВТ, сельсинов; – c обмотки возбуждения СКВТ, сельсинов. |
от 0 до 10 от 20 до 40 |
В |
|
|
3 |
Регистрируемые параметры |
угол поворота |
|
|
|
4 |
Разрядность аналого-цифрового преобразователя (АЦП) |
16 |
|
|
|
5 |
Значения регистрируемого параметра |
0 ÷ 360 |
градус |
|
|
6 |
Частота регистрации параметра |
из ряда 2N от 4 до 256 |
Гц |
выбирается программно для каждого канала |
|
7 |
Входное сопротивление аналоговых входов, не менее |
100 |
кОм |
в рабочем состоянии |
|
8 |
Основная погрешность преобразования, не более |
0,03 |
% |
|
|
9 |
Дополнительная погрешность преобразования СКТ, сельсинов, не более |
0,1 |
% |
|
|
10 |
Фазовый сдвиг сигнала с обмоток СКТ или сельсинов относительно сигнала c обмотки возбуждения, не более |
80 |
градус |
|
Модуль ТН3/АЦП/311 комплектуется ответным разъемом VS-25-BU-DSUB-EG - 1689909 (контакты под пайку).
Распределение сигналов по контактам разъемов модуля ТН3/АЦП/311
|
Разъемы X1 (VS-25-ST-DSUB-ER - 1689873) |
||
|
№ контакта |
Цепь |
Функциональное назначение |
|
1 |
Вход cos+ обмотки СКТ1 |
Вход cos+ обмотки СКТ1 |
|
2 |
Вход sin+ обмотки СКТ1 |
Вход sin+ обмотки СКТ1 |
|
3 |
Вход возб.+ обмотки СКТ1 |
Вход возб.+ обмотки СКТ1 |
|
4 |
Вход cos+ обмотки СКТ2 |
Вход cos+ обмотки СКТ2 |
|
5 |
Вход sin+ обмотки СКТ2 |
Вход sin+ обмотки СКТ2 |
|
6 |
Входвозб.+ обмотки СКТ2 |
Входвозб.+ обмотки СКТ2 |
|
7 |
Вход cos+ обмотки СКТ3 |
Вход cos+ обмотки СКТ3 |
|
8 |
Вход sin+ обмотки СКТ3 |
Вход sin+ обмотки СКТ3 |
|
9 |
Входвозб.+ обмотки СКТ3 |
Входвозб.+ обмотки СКТ3 |
|
10 |
Вход cos+ обмотки СКТ4 |
Вход cos+ обмотки СКТ4 |
|
11 |
Вход sin+ обмотки СКТ4 |
Вход sin+ обмотки СКТ4 |
|
12 |
Вход возб.+ обмотки СКТ4 |
Вход возб.+ обмотки СКТ4 |
|
13 |
Корпус |
Корпус |
|
14 |
Вход cos- обмотки СКТ1 |
Вход cos- обмотки СКТ1 |
|
15 |
Вход sin- обмотки СКТ1 |
Вход sin- обмотки СКТ1 |
|
16 |
Входвозб.- обмотки СКТ1 |
Входвозб.- обмотки СКТ1 |
|
17 |
Вход cos- обмотки СКТ2 |
Вход cos- обмотки СКТ2 |
|
18 |
Вход sin- обмотки СКТ2 |
Вход sin- обмотки СКТ2 |
|
19 |
Входвозб.- обмотки СКТ2 |
Входвозб.- обмотки СКТ2 |
|
20 |
Вход cos- обмотки СКТ3 |
Вход cos- обмотки СКТ3 |
|
21 |
Вход sin- обмотки СКТ3 |
Вход sin- обмотки СКТ3 |
|
22 |
Входвозб.- обмотки СКТ3 |
Входвозб.- обмотки СКТ3 |
|
23 |
Вход cos- обмотки СКТ4 |
Вход cos- обмотки СКТ4 |
|
24 |
Вход sin- обмотки СКТ4 |
Вход sin- обмотки СКТ4 |
|
25 |
Вход возб.- обмотки СКТ4 |
Вход возб.- обмотки СКТ4 |
